Приветствую всех.

Для тех кто хочет самостоятельно изготовить для себя то, что будет здесь.

Пользуйтесь и наслаждайтесь полетом в виртуальном небе.

Первым пойдет кронштейн для РУС/РУД К-1 и К-3

Было в теме тут

Скрытый текст







На них можно установить базы РУС и РУД от БРД, VPC, VKB, Кабана, а также все что угодно если включить голову и настроить руки.

Ссылка для скачивания файлов для производства из листового металла 2 и 3 мм лазерной резкой и гибкой.

К-1    https://drive.google.com/open?id=1F7LRyjsp9oMERmQibcYTtERv4SPzkg7R

К-3    https://drive.google.com/open?id=1eY9FFuH0Tzjaz1h7r8Oorhsx9DcKKcvG

ВНИМАНИЕ:

ОБЯЗАТЕЛЬНО при заказе на производстве деталей уточните у инженера радиус гибки листового металл 2 и 3 мм и коэффициент  гибки.

Все детали сделаны со следующими радиусами: 2 мм R 1.69  K 0.307

                                                                                               3 мм R 3,92  K 0.3545

На каждом производстве эти радиусы могут отличаться из-за инструмента.

При не совпадении данных надо будет корректировать детали имеющие сгибы.

Если это не сделать то конструкция будет собираться не корректно или вообще не соберется.







[K-51]

Ручка для РУС с адаптером 45 гр. под трубу системы "Джокет" с гибом 45гр.

Двухсторонняя, подойдет как для правой так и для левой руки, по виду похожа на кабанью.

Хатка 1 шт. 8 кнопок, 1 курок.

Пластик, 3D печать, используемый пластик PLA.

Комплект деталей для 3D печати.

 https://drive.google.com/open?id=1iCQVkYOy3S8N59ldxGfyWoPQV9CUWbDn

Что понадобится.

1. Тактовые кнопки с двумя ножками высотой 4,3 мм - 8шт на кнопки. 5 мм - 5 шт. на хатку и курок.

2. Пружина сжатия, мягкая D 7мм  длина 12-14 мм. или подобрать аналог.

3. Винты М3 30 мм 4 шт. 20мм 1 шт. гайки М3 5 шт. для сборки ручки.

4. Винты М4 35 мм 2 шт, гайки М4 с капроновой вставкой 2 шт. шайба М4 4 шт. для крепления трубы к ручке.

5. Саморезы потайные 2.5 х 12 мм - 12 шт. для крепления внутренних деталей.

6. Труба витринной системы "Джокет" согнутой под 45 гр. 1 шт.

7. Терпение в печати и аккуратности в небольшой пост обработке деталей после печати.







Скрытый текст





[Fix]

В файлах ручки нет самой хатки. Выложите пожалуйста.

[K-51]

РОШ 3D Хатка.rarПерезалил по ссылке, спасибо.



https://drive.google.com/open?id=15Dxyxhv0IB35s6ksHW1bHDIhMxl7rwYg

Изменено 25 октября 2019 пользователем K-51

[K-51]

Хатки, точнее хатка с головой на выбор (3 штуки).

Материал: пластик PLA, 3D печать (принтер китайский ширпотреб с али)))).

Размер:  Корпус 22*24мм. Посадочное место 19,5*19,5мм углы скругление внутрь R 2.5мм

                 Головы диаметр 24мм - 18мм,  высота 11мм - 5мм.

Комплектующие: Тактовая кнопка с 2 ножками 5мм - 4шт.

                                  Шуруп 2.5 х 10 - 5 шт.

В хатке плат нет, заморочек с травлением и рисованием дорожек нет.

Печать рекомендую на малой скорости не более 40м/с, толщина слоя 0,1мм.

После печати понадобится небольшая обработка пластика. В основном это расширение отверстий 2 и 2,5 мм., шлифовка ствола головы.

Терпения и старания, кто сам захочет их сделать, консультации и вопросы пожалуйста в личку или тут.

Для тех кто хочет, но не может пишите в личку.



Скрытый текст



Хатки SLT.rar

Изменено 16 ноября 2019 пользователем K-51

[K-51]

Еще пару фоток, что бы был виден правильный масштаб размера хатки.(рука у меня среднестатистическая)

Скрытый текст



[Gelmec]

19.5 на 19.5 это ты куда такие?
я 18 делал не всюду влазят пытаюсь перейти на 16мм

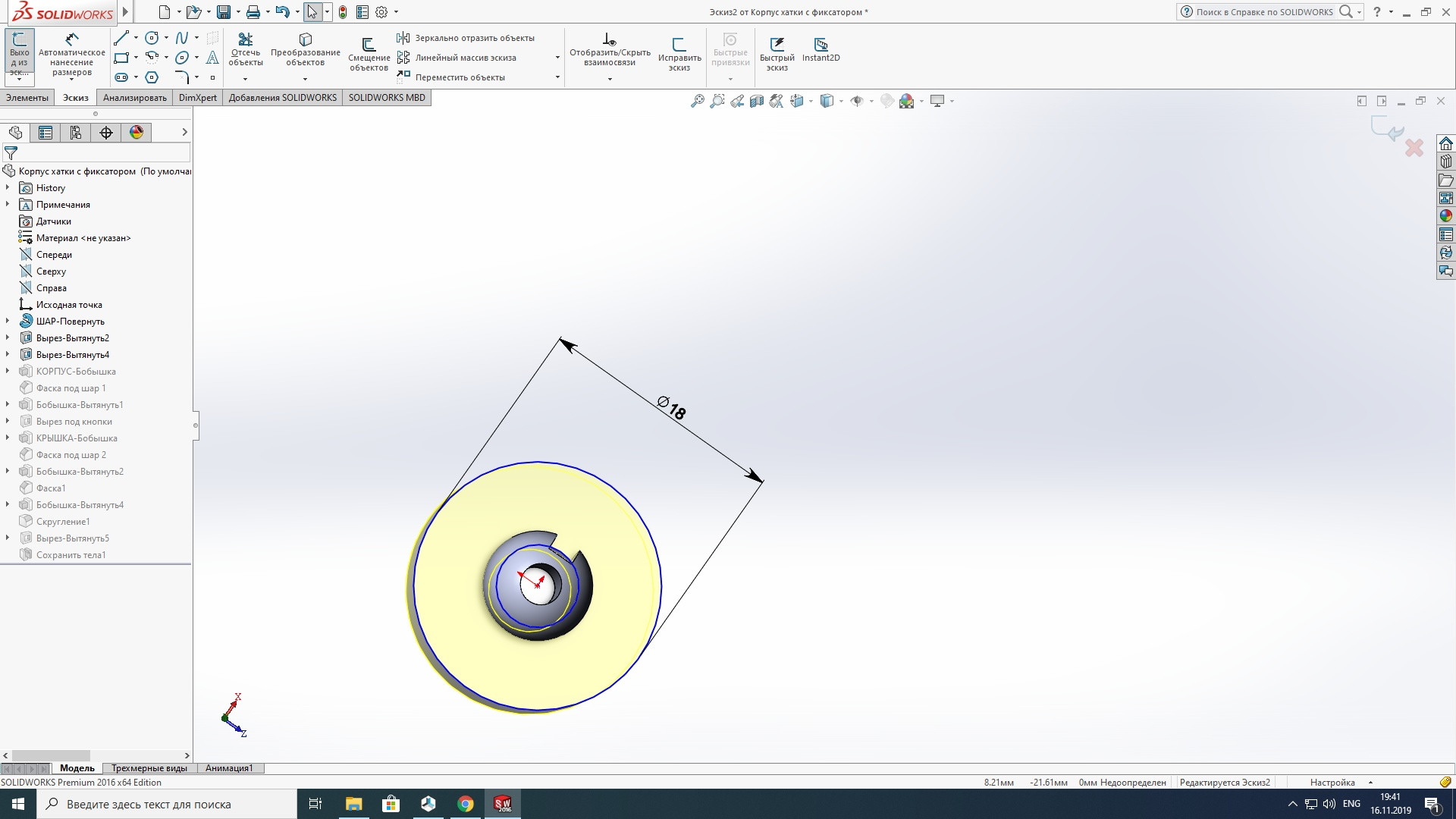

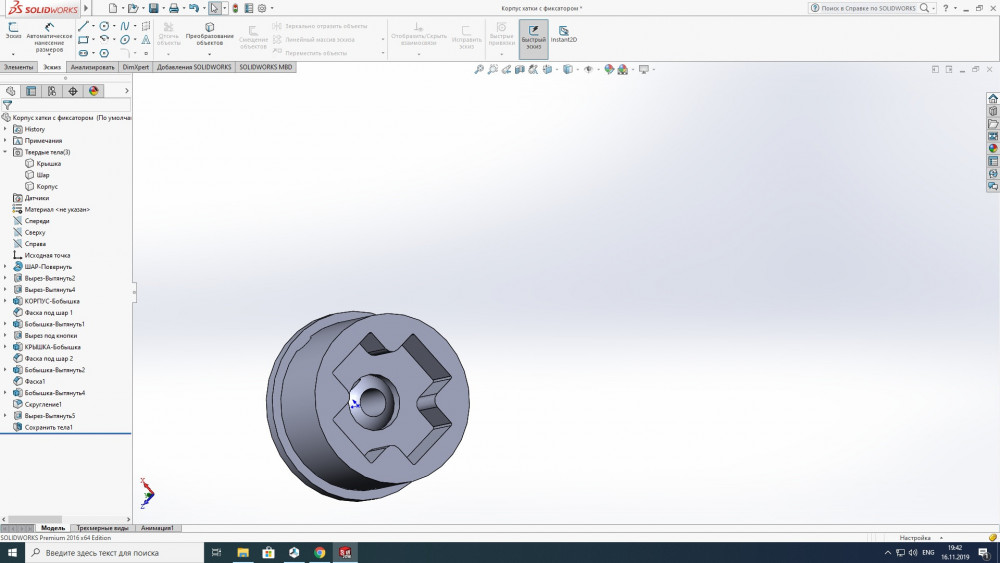

готова вот-такая, 18мм с нажатием)


[Economist]

17мм  2,3,4,5 позиций, без болтов под тактовые 6x6x4.3

https://www.thingiverse.com/thing:3641494

Изменено 16 ноября 2019 пользователем Economist

[Gelmec]

22 минуты назад, Economist сказал:

17мм  2,3,4,5 позиций, без болтов под тактовые 6x6x4.3

https://www.thingiverse.com/thing:3641494

Видел их, (даже несколько напечатал), но мне больше нравится когда вместо болта стоит пружина)
Тактильное нажатие четкое и нагрузка на кнопку минимальная. за год ни одна кнопка не вышла из-строя.
А на жесткой БОЛТ ИЛИ ОСЬ у меня постоянно выводило кнопки, может неправильно рисовал?! ХЗ, но для себя я выход нашел)

Изменено 16 ноября 2019 пользователем Gelmec

[K-51]

18 минут назад, Economist сказал:

17мм  2,3,4,5 позиций, без болтов под тактовые 6x6x4.3

Да под тактовые 4,3 можно и меньше сделать, но есть ли смысл..

Соединение деталей винтом с головкой 5 мм. можно найти что то по меньше но проблематично.

4 минуты назад, Gelmec сказал:

А на жесткой БОЛТ ИЛИ ОСЬ у меня постоянно выводило кнопки

Простите, это же как надо жать что бы что бы кнопки выдавить?



1 час назад, Gelmec сказал:

я 18 делал не всюду влазят пытаюсь перейти на 16мм

А ка вы соединяете детали?



[Gelmec]

7 минут назад, K-51 сказал:



Простите, это же как надо жать что бы что бы кнопки выдавить?



Ты знаешь в бою и руку можно откусить))
Я лишь сказал свое мнение и некого не принуждаю к действием,
Как я написал выше, я для СЕБЯ выход нашел.

Изменено 16 ноября 2019 пользователем Gelmec

[K-51]

1 минуту назад, Gelmec сказал:

Ты знаешь в бою и руку можно откусить))

Это да на все сто согласен про бой, можно.

2 минуты назад, Gelmec сказал:

Я лишь сказал свое мнение и некого не принуждаю к действием,
Как я написал выше, я для СЕБЯ выход нашел.

Не пойми меня не правильно, спросил без задней мысли и второго смысла, мне интересно.

Конструкция интересная, оригинальная, но насколько она живучая в том же бою.



[Gelmec]

10 минут назад, K-51 сказал:



Конструкция интересная, оригинальная, но насколько она живучая в том же бою.



У меня уже около года бегаю, полет нормальный)

[K-51]

4 минуты назад, Gelmec сказал:

У меня уже около года бегаю, полет нормальный)

Так скидывай сюда поделись с людьми.



[Gelmec]

5 минут назад, K-51 сказал:

Так скидывай сюда поделись с людьми.



Да, конечно скину,  завтра соберу архивчик и залью.


Изменено 16 ноября 2019 пользователем Gelmec

[Gelmec]

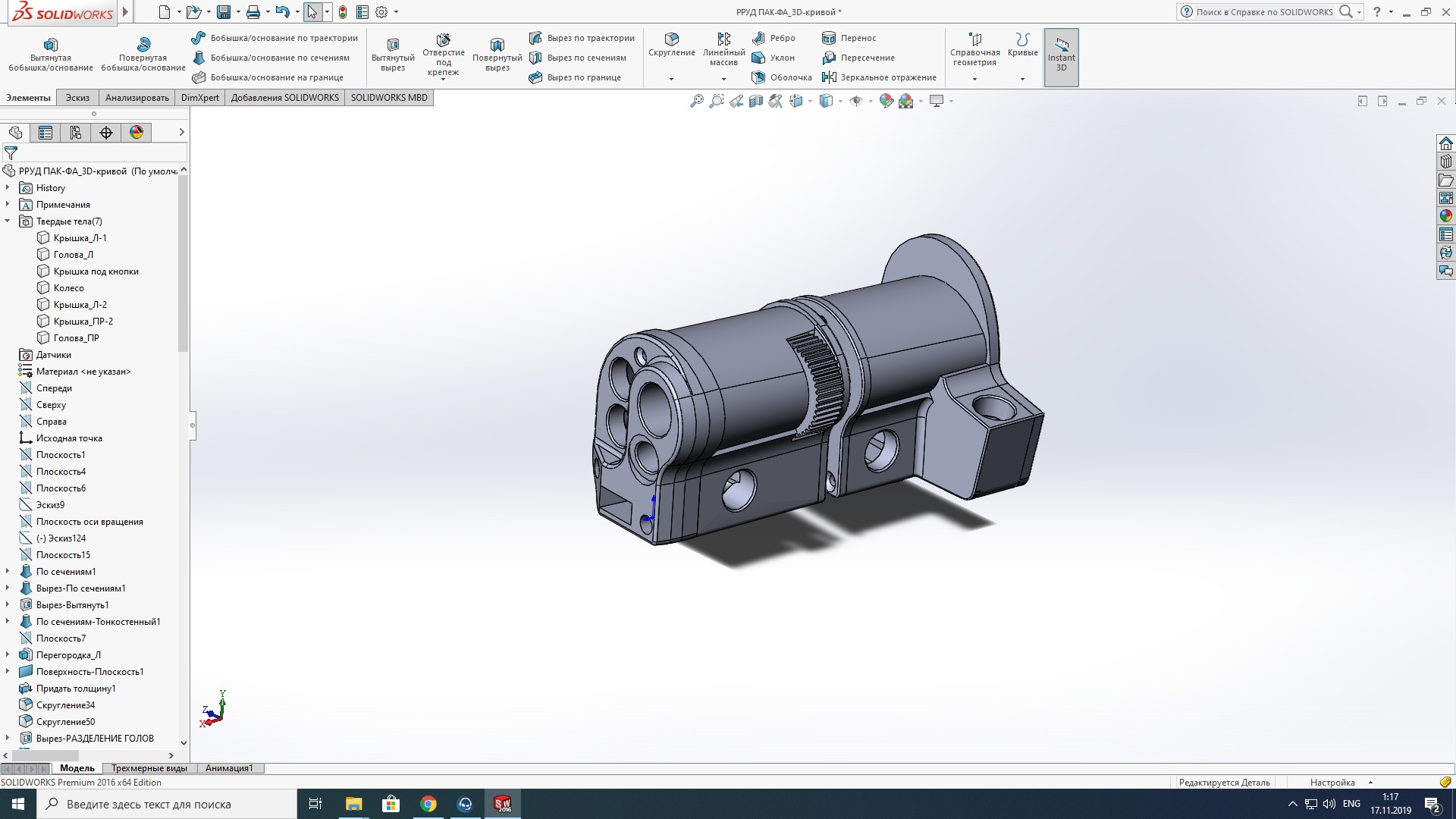

Хатки, четырех и пяти позиционные
https://drive.google.com/open?id=1YG135xlDA1gh9q3lyq-qPKlBQn9V1i6R



и работаем над)


Изменено 17 ноября 2019 пользователем Gelmec

[Gelmec]

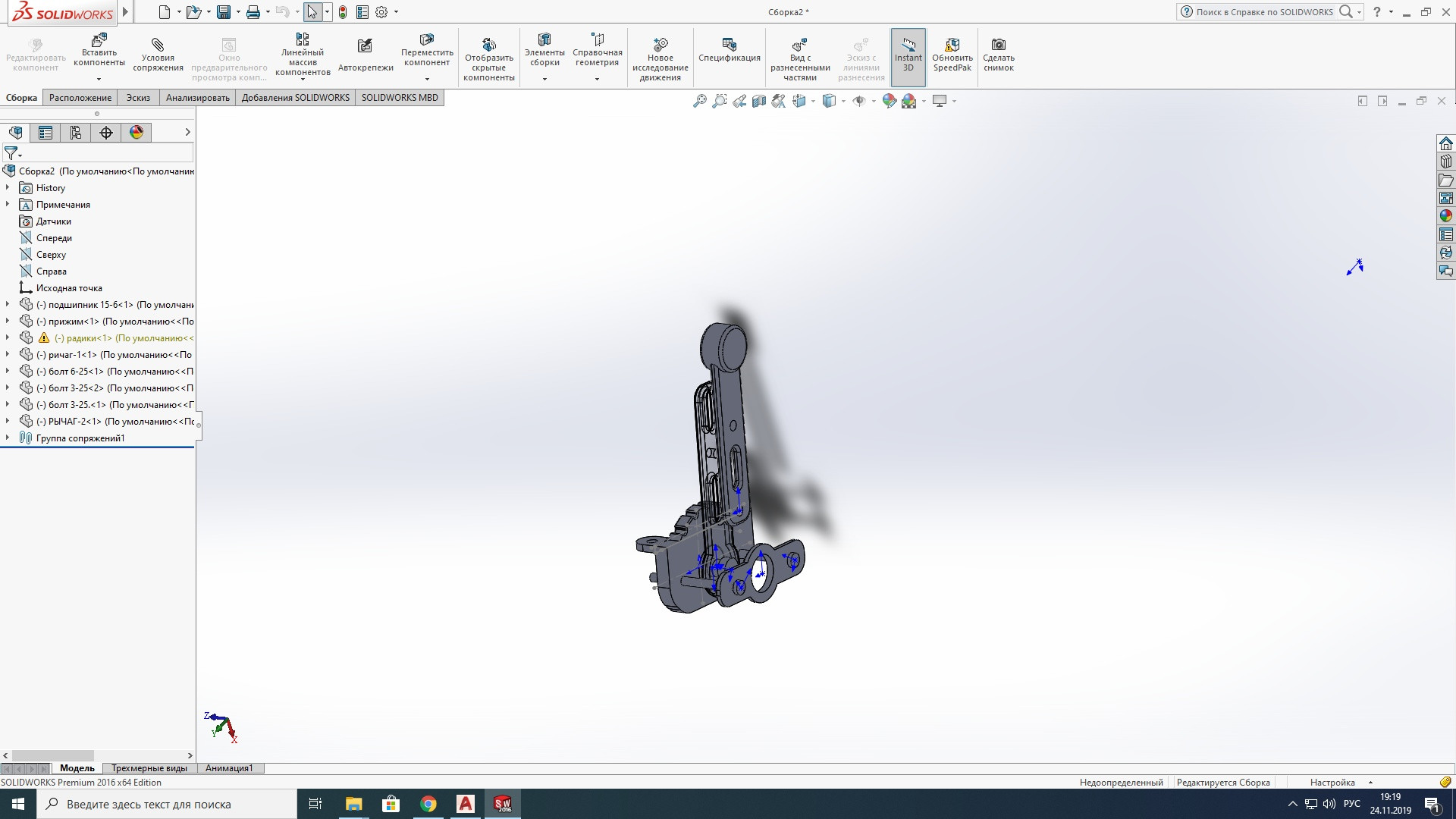

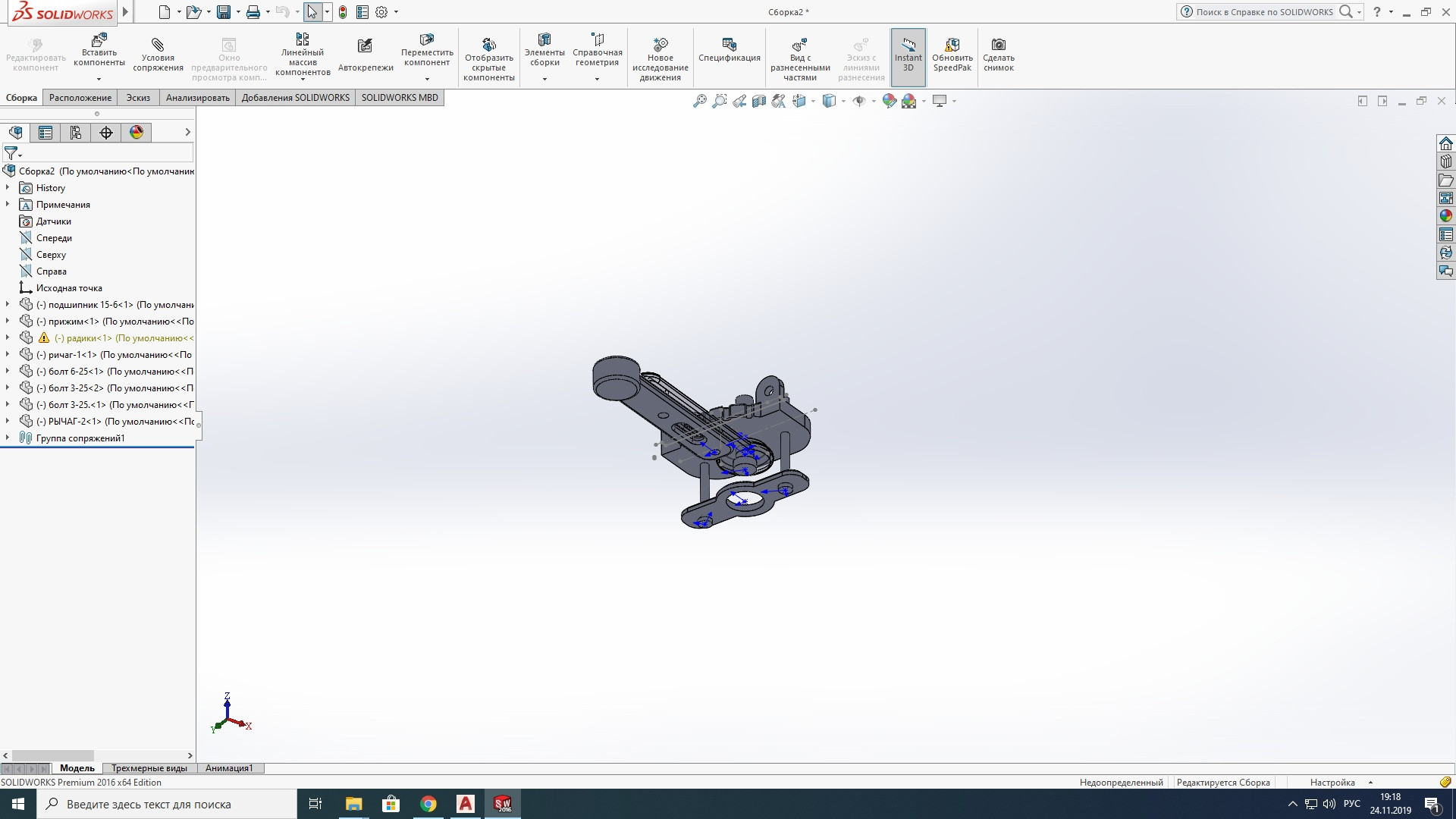

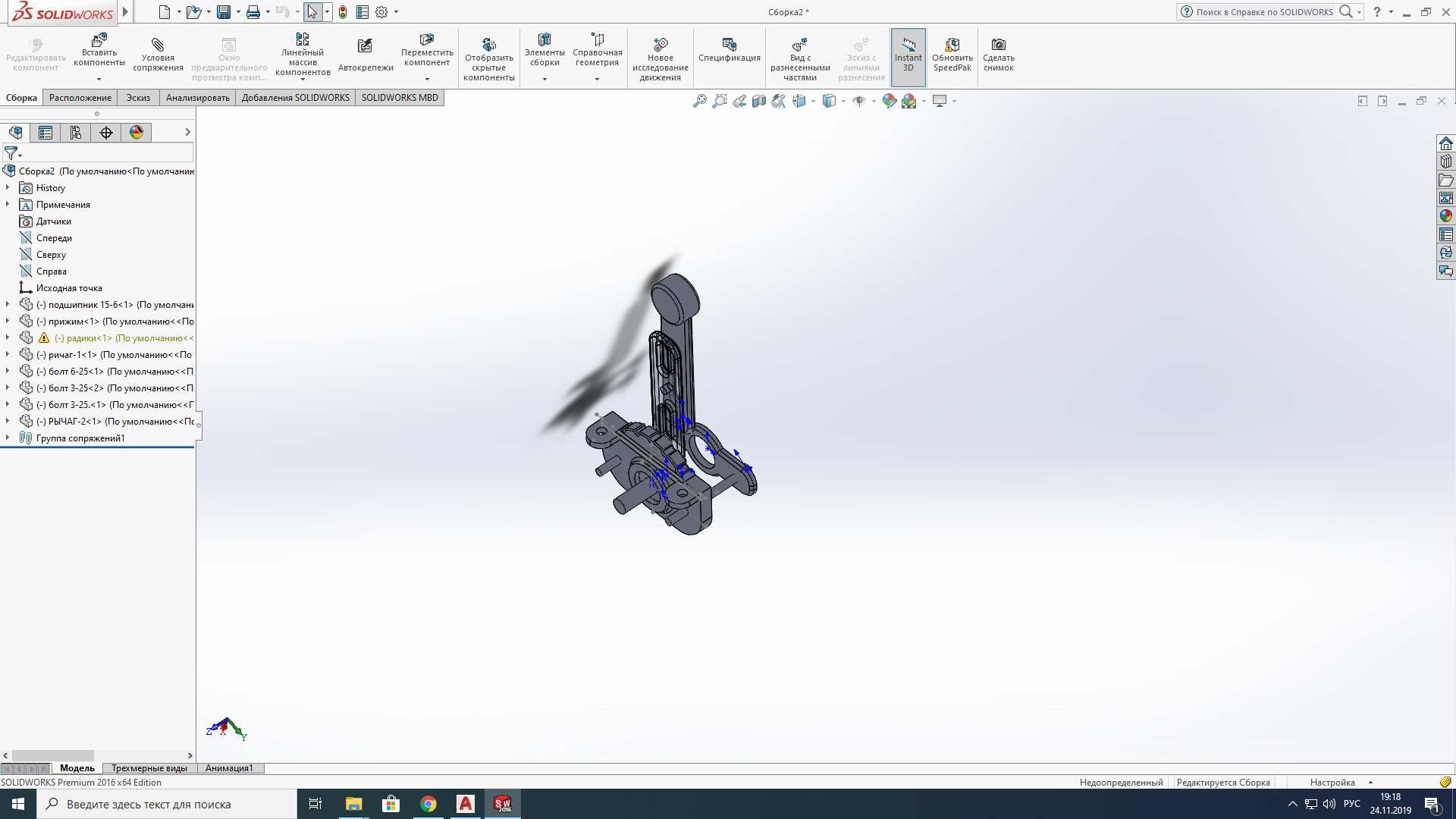

Ребята нарисовал вот-такую штуку, ось на несколько положений,
кто может напечатать для проверки напишите в ЛС.
А то у меня принтер ждет детали)
После того как поверим работу Выложу для народу.

[Gelmec]



[l3VGV]

24.11.2019 в 20:25, Gelmec сказал:

Ребята нарисовал вот-такую штуку, ось на несколько положений,



Очень красиво, а как там с прочностью?

[Gelmec]

7 часов назад, l3VGV сказал:



Очень красиво, а как там с прочностью?

Прочности хватает, печатал  с 80% заполнение.

[Economist]

А проверили работу?

[Gelmec]

12 минут назад, Economist сказал:

А проверили работу?

Механизм печатался несколько раз,

устранял недочеты )

электронику  не подключал, жду посылку жду.

[MOPKOBKA]

руд ?

[Economist]

2 часа назад, Gelmec сказал:

Механизм печатался несколько раз,

устранял недочеты )

электронику  не подключал, жду посылку жду.

Я к тому, будет выложено для народа?

[Gelmec]

7 минут назад, Economist сказал:

Я к тому, будет выложено для народа?

Ааа, конечно)

Сегодня  вечером кину ссылку.

[Gelmec]

11 часов назад, Economist сказал:

Я к тому, будет выложено для народа?

все винтики и гайки М-3
отверстие 2мм, винтом нарезаем резьбу)
файлы для печати https://cloud.mail.ru/public/4xBi/XfFwxPnqe

[MOPKOBKA]

Gelmec  а руд   с хабаровска?  и  на его основе ты его дорабатываешь?

[Gelmec]

4 часа назад, MOPKOBKA сказал:

Gelmec  а руд   с хабаровска?  и  на его основе ты его дорабатываешь?

Да, в Хабаровске живёт мой друг, с которым мы его рисовали, но работа над ним  продолжается, это всё ещё не финальная версия)

Изменено 10 декабря 2019 пользователем Gelmec

[K-51]

Немного переделал ручку, теперь она с фиксирующимся рычагом тормоза, двойной гашеткой.

Ссылка на архив деталей SLT https://drive.google.com/open?id=13yJULXLzNum-DteBbImfMEHOwXkB6yvK







Тут еще фото.

Скрытый текст



Изменено 6 апреля 2020 пользователем K-51

[bunik]

23 часа назад, K-51 сказал:

Немного переделал ручку, теперь она с фиксирующимся рычагом тормоза, двойной гашеткой.

на рычаг тормоза простится пружинка на сжатие, а не на растяг))

[K-51]

12 минут назад, bunik сказал:

на рычаг тормоза простится пружинка на сжатие, а не на растяг))

Может быть, эстетически смотрелось бы лучше. А вот гемора по впихиванию было бы больше, да и подбор пружин сжатия с посадочными местами под них еще тот секс..... А так она устанавливается легко, в процессе эксплуатации не мешает.



[Harh]

Мне сразу пружина регулировки высоты стола принтера в голову пришла... Ну да, разница эстетическая, но разница

[K-51]

1 час назад, Harh сказал:

Мне сразу пружина регулировки высоты стола принтера в голову пришла... Ну да, разница эстетическая, но разница

Батенька да вы качек)))))

Толщина проволоки пружины стола принтера 1мм, а я использую 0,5, ходит мягенько без особых усилий.

[Harh]

3 часа назад, K-51 сказал:

Толщина проволоки пружины стола принтера 1мм, а я использую 0,5, ходит мягенько без особых усилий.



Ну лан, шо сразу качек, уж и предположить нельзя Ну... Подумалось, что если ее у основания расположить, там рычаг всё ее усилие съест.

[K-51]

25 минут назад, Harh сказал:

Ну лан, шо сразу качек, уж и предположить нельзя Ну... Подумалось, что если ее у основания расположить, там рычаг всё ее усилие съест.

Да я шучу.

Думал над тем, что бы скрыть пружину, что то нарисовал. Посмотрев понял, что уж слишком громоздко все выглядит, изящней получается маленькая тонкая пружинка в неприметном месте. Когда ручка стоит на месте ее и не видно.
