Нужен трафарет.

[MYCYJIbMAHUH]

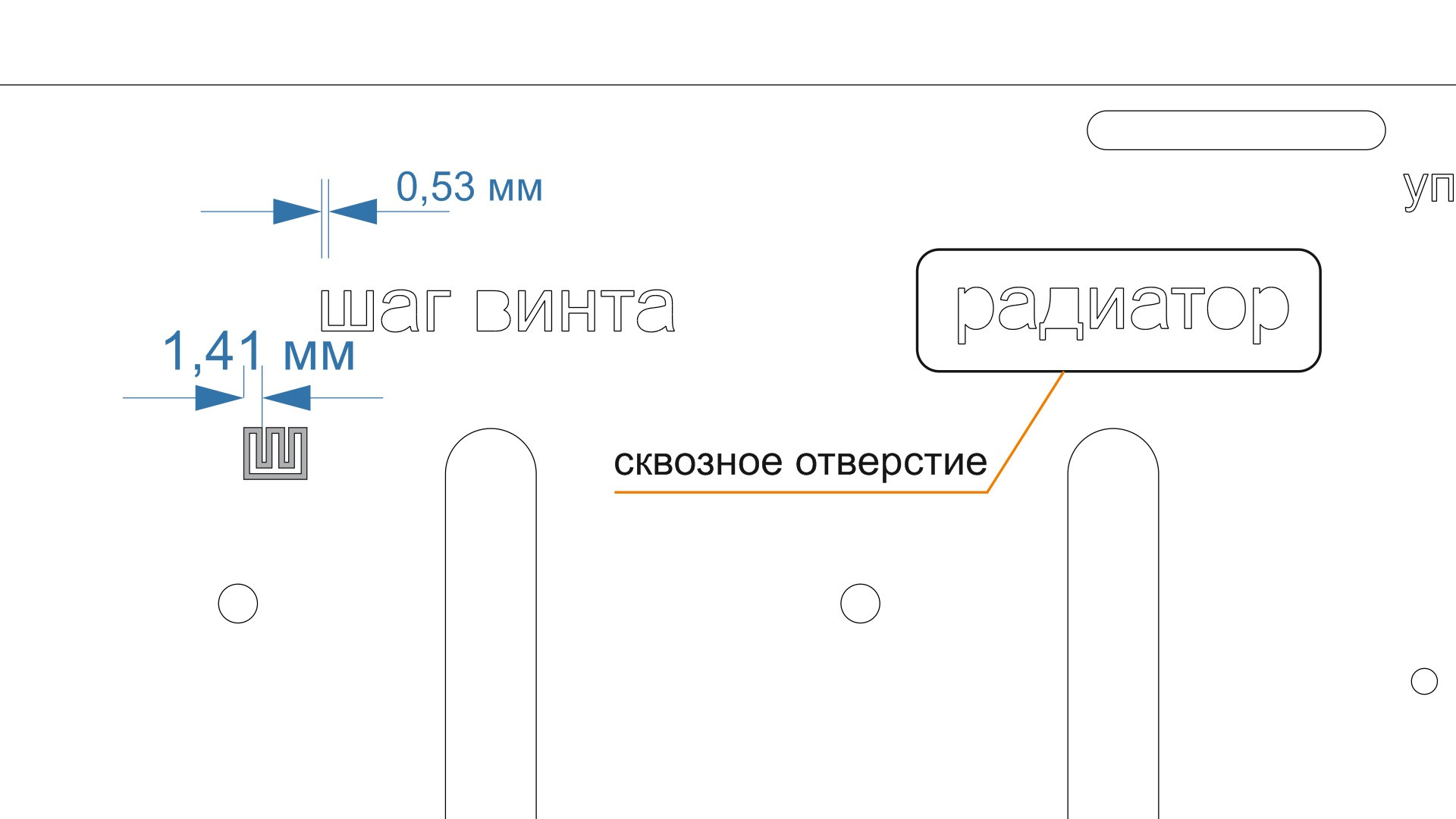

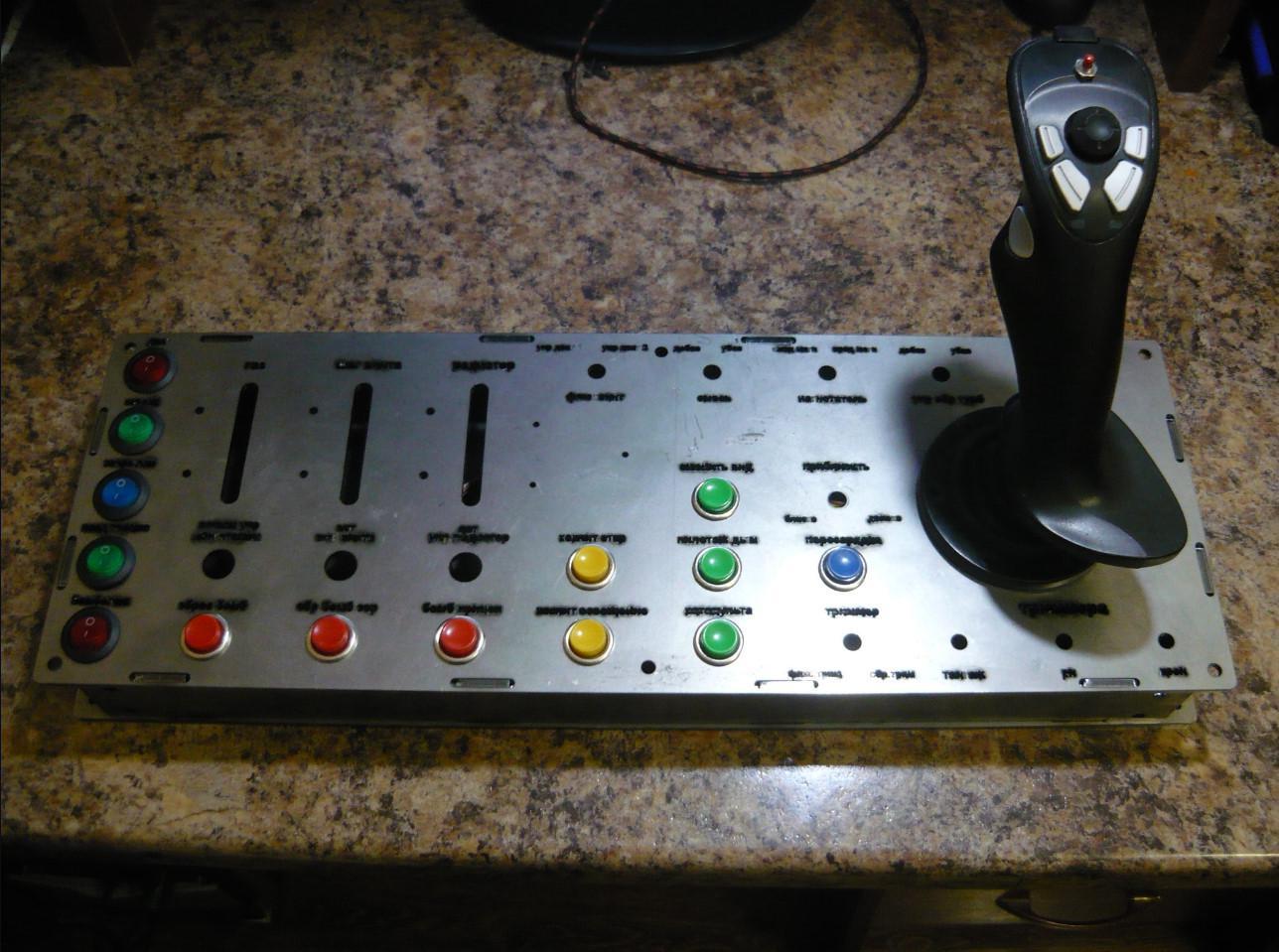

Пришли детали моноблока.Сквозные надписи в верхней плите не читаются.Хотел подсветку устроить изнутри корпуса.Теперь шпатлевать красить и наносить надписи белой краской.

Выручите пожалуйста,работу оплачу.

Файл в формате DXF-Верхняя панель.rar

Скрытый текст



[=FPS=Cutlass_RL]

7 часов назад, MYCYJIbMAHUH сказал:

Пришли детали моноблока.Сквозные надписи в верхней плите не читаются.Хотел подсветку устроить изнутри корпуса.Теперь шпатлевать красить и наносить надписи белой краской.

Выручите пожалуйста,работу оплачу.

Файл в формате DXF-Верхняя панель.rar

  Скрыть содержимое



ПМСМ не получится нормально, во всяком случае обычным лазером.



Причина в том что ОБЫЧНО при резке мелких отверстий применяется достаточно условное , но тем не менее рабочее правило:

"минимальное расстояние между расположенными рядом краями реза должно быть равно или больше чем толщина материала".

То есть : в стальном листе толщиной 3мм минимальный диаметр сквозного отверстия или ширина паза должны быть 3мм или больше.



При несоблюдении данного правила металл в месте реза начинает местами свариваться, либо края реза сильно оплавляются, соответственно надписи становятся нечитабельными.

Гидрорезка при таких мизерных размерах скорее всего также окажется не актуальной.



Как вариант - использовать что-то типа лазерного гравёра, но там ресурс оборудования при сквозной гравировке резко снижается и соответственно стоимость будет гораздо выше.

Но..даже при хорошем результате - будет проблема с читабельностью надписей, поскольку ширина элементов буквы - порядка 0.5мм, а глубина металла 3мм, так что что-то прочитать будет можно только под углами близкими к нормали.



Более перспективным на мой взгляд будет изготовление сквозных отверстий прямоугольной формы с закруглёнными углами, и вклейка в них светорассеивающих панелек из акрила с нанесёнными надписями.



Бонусом будет то что панельки в случае необходимости легко меняются как и надписи на них.

Ну и надписи будут НОРМАЛЬНЫЕ, без вывалившихся в результате резки элементов букв.



Как то так....:
