Изготовление простого РУДа

[STCIL2]

А подскажите хорошую простую конституцию простого РУДа:



Одна или две/три спаренные рукоятки (throttle/mixture/prop)



основание/все крепления - дерево или металлические уголки: не хочется 3д печатать, возможности работать по металлу серьезно нет (ну там кроме погнуть/отрезать алюминиевую полоску для рукояток)



холлы или потенциометры? Посоветуйте модель

как крепить их?

как крепить рукоятку к потенциометру? Если у него ось длинная - можно ли ее прикрутить к оси, а другой конец оси - вставить в дырку в деревяшке (ну смазанную)?

есть ли примеры чего нибудь такого в интернете

[Johnet]

Я делал РУД таким образом:



В профильной трубе (25*40) на кончике сверлил два отверстия, через них пропускал шпильку М6, гайками крепил подшипники. Подшипники к деревянному основанию крепил хомутами сантехническими (ими трубу к стене притягивают) болтами и забивными гайками. На ось приставил магнит (до сих пор не удосужился даже приклеить, на шпильке так висит). Датчик TLE5011. Рукоятку гнул из толстого пластика (Грел над газовой плитой и оборачивал вокруг формы). Если интересно выложу фотки. Руд одноосный.

Изменено 22 августа 2019 пользователем Johnet

[Tramp_]

Хотелось бы посмотреть)))

[Johnet]

10.09.2019 в 14:04, Tramp сказал:

Хотелось бы посмотреть)))



Как то вот так:

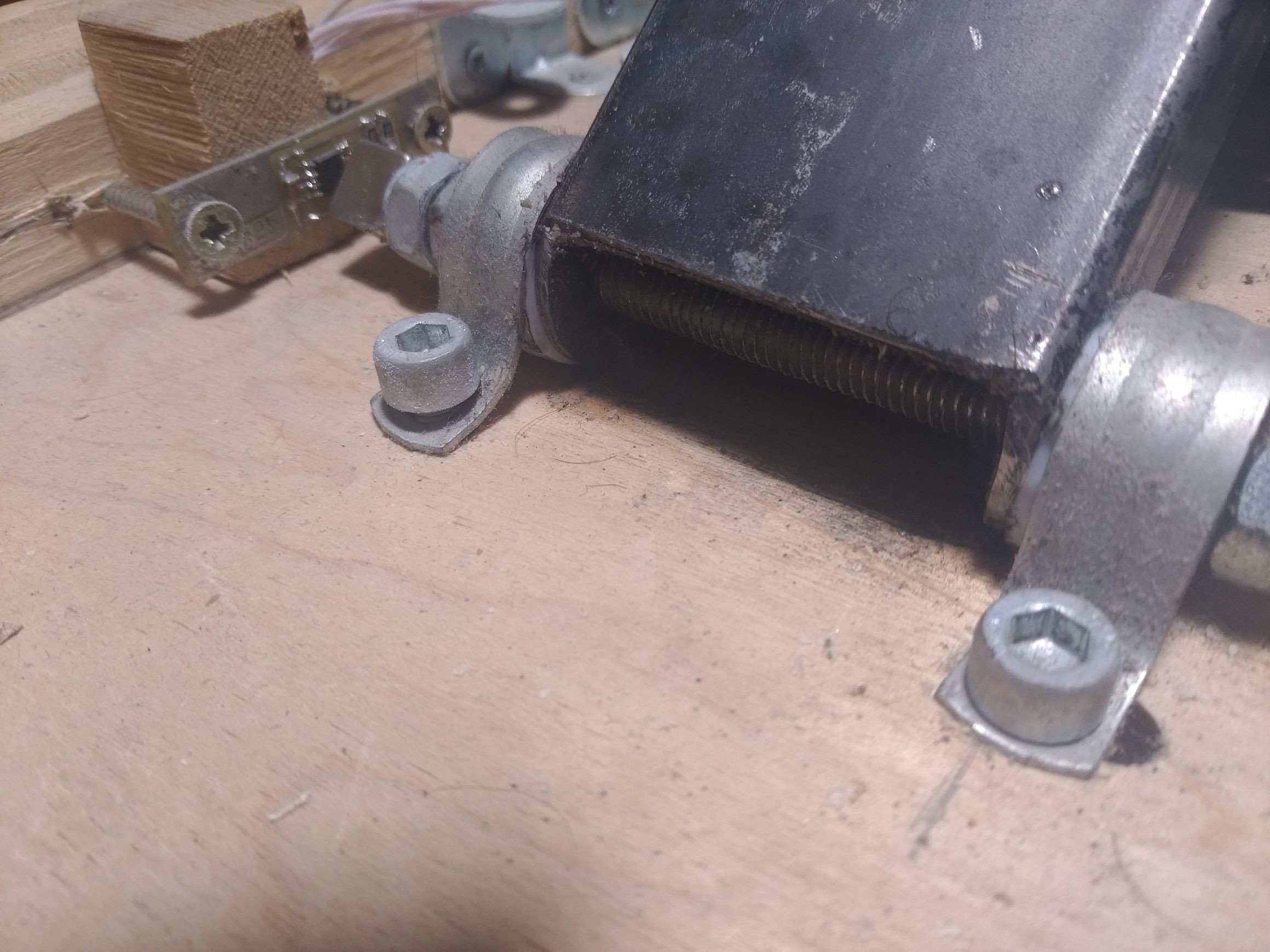

Со снятым хомутом (видна фторопластовая прокладка между подшипником и рукояткой, затягивая гайки можно регулировать усилие)

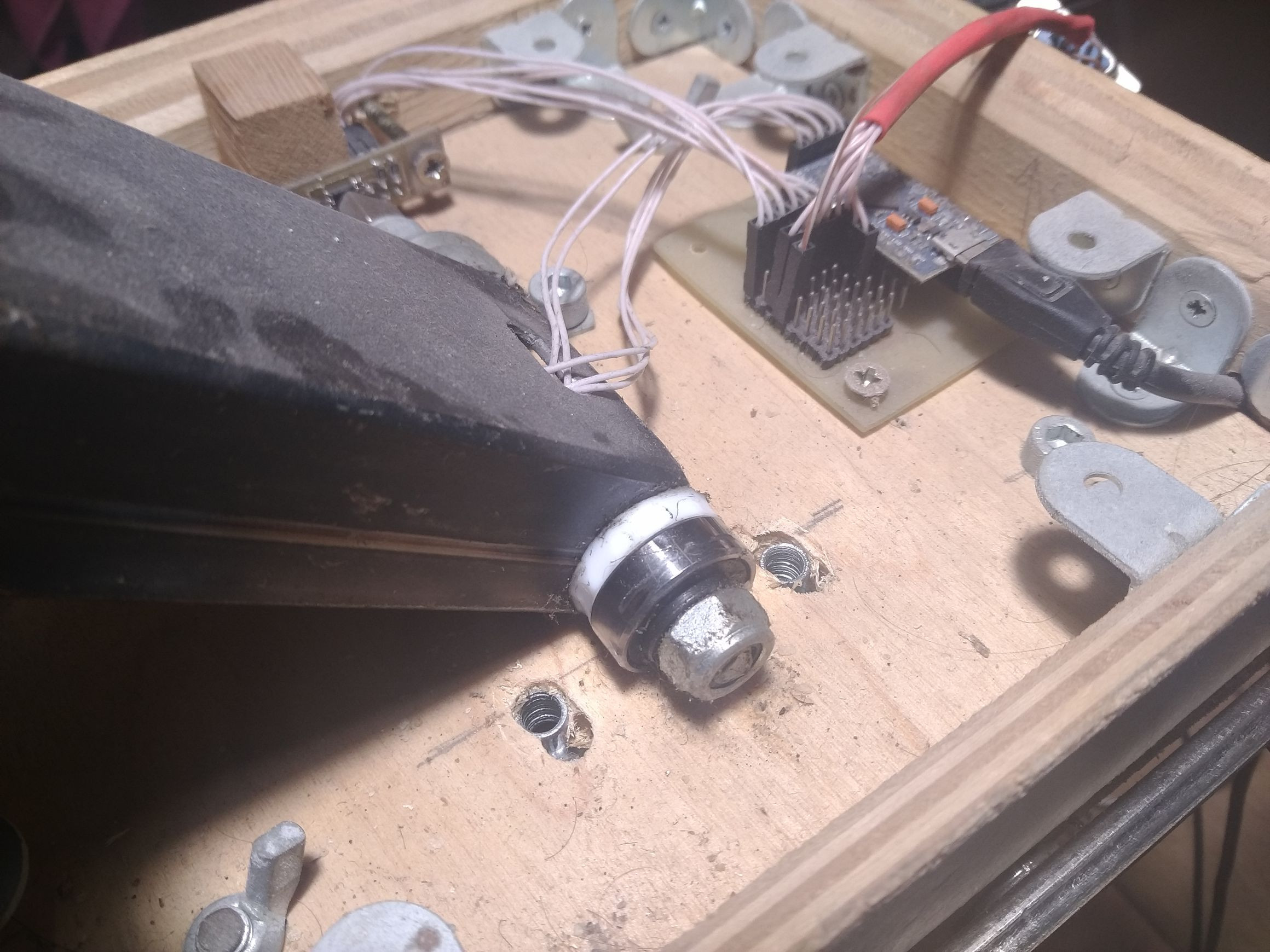

Так выглядит с обоими хомутами и крепление датчика (ну да пришлось палочку подложить ))))

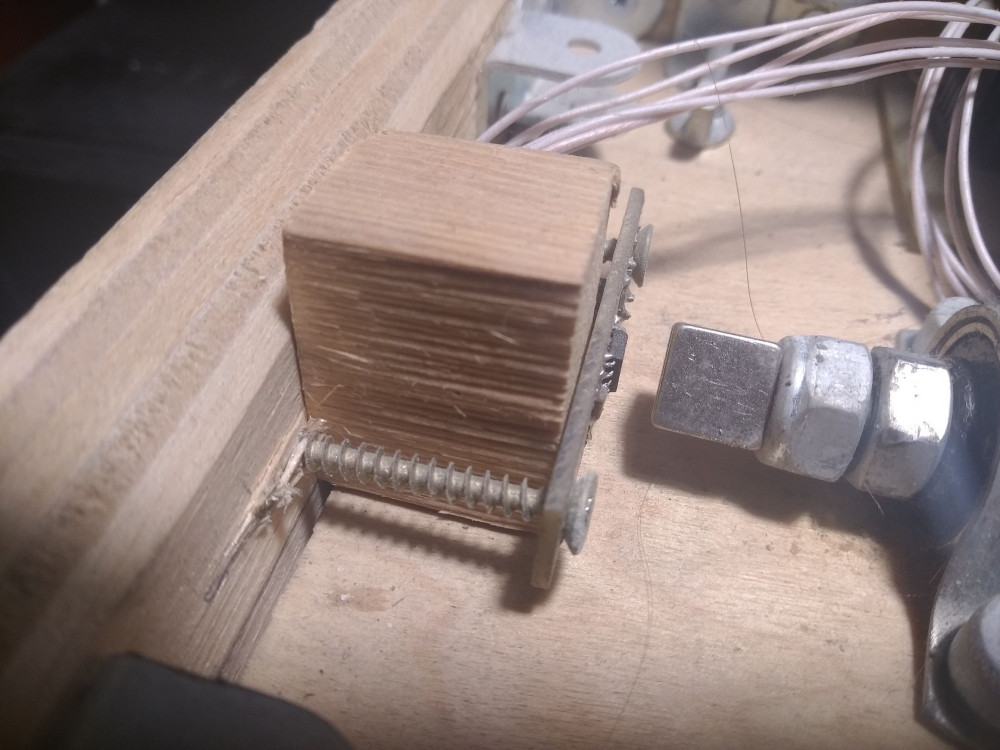

Крепление датчика и магнит крупнее:





Рукоятка (три хатки, четыре кнопки, внутри плата с двумя сдвиговыми регистрами):



Изменено 12 сентября 2019 пользователем Johnet

[Tramp_]

Да уж...человек дружит с руками и головой! у меняс руками похуже будет)))Но тем не менее заберу фотки и описание в "копилку".Если что с вопросами обращаться можно?  Спасибо за фотки!

[Johnet]

14.09.2019 в 22:24, Tramp сказал:

Если что с вопросами обращаться можно?

Конечно обращайтесь!

[Hinomiko]

Два плюса к умению и один к харизме, красавчик.

[RRR_39]





Мой колхоз.

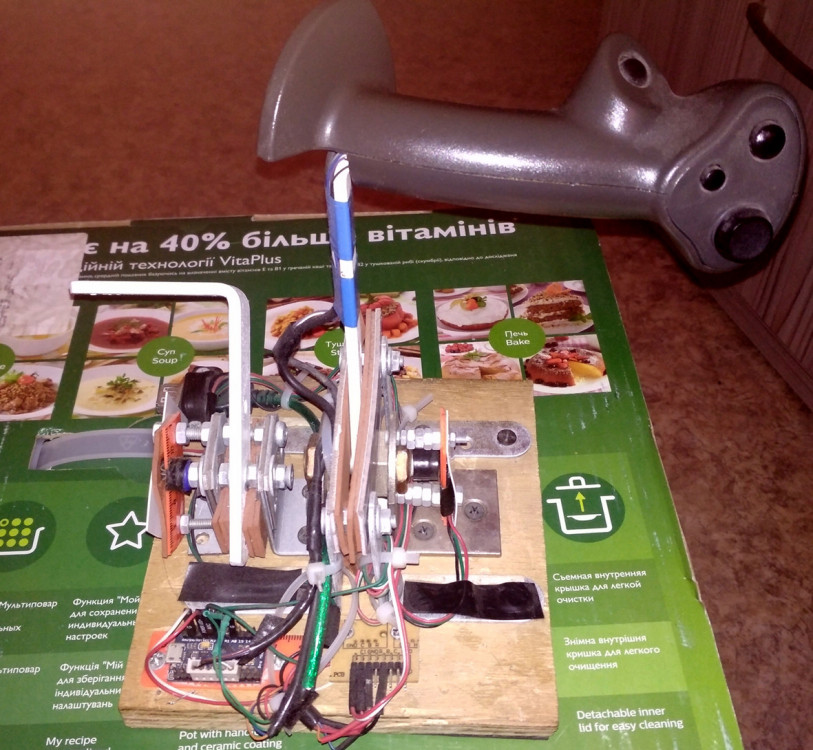

Общий вид

Скрытый текст



Сначала сделал РУД, правая часть, но получилось и сложно и громоздко.

Там два маленьких подшипника в сантехнических переходниках прикрученные к двум проушинам для навесного замка. В качестве оси болт, на который прикреплен кольцевой магнит.

Потом решил добавить рукоять для регулирования оборотов двигателя. Из за большого размера РУД, пришлось думать что попроще и поменьше.

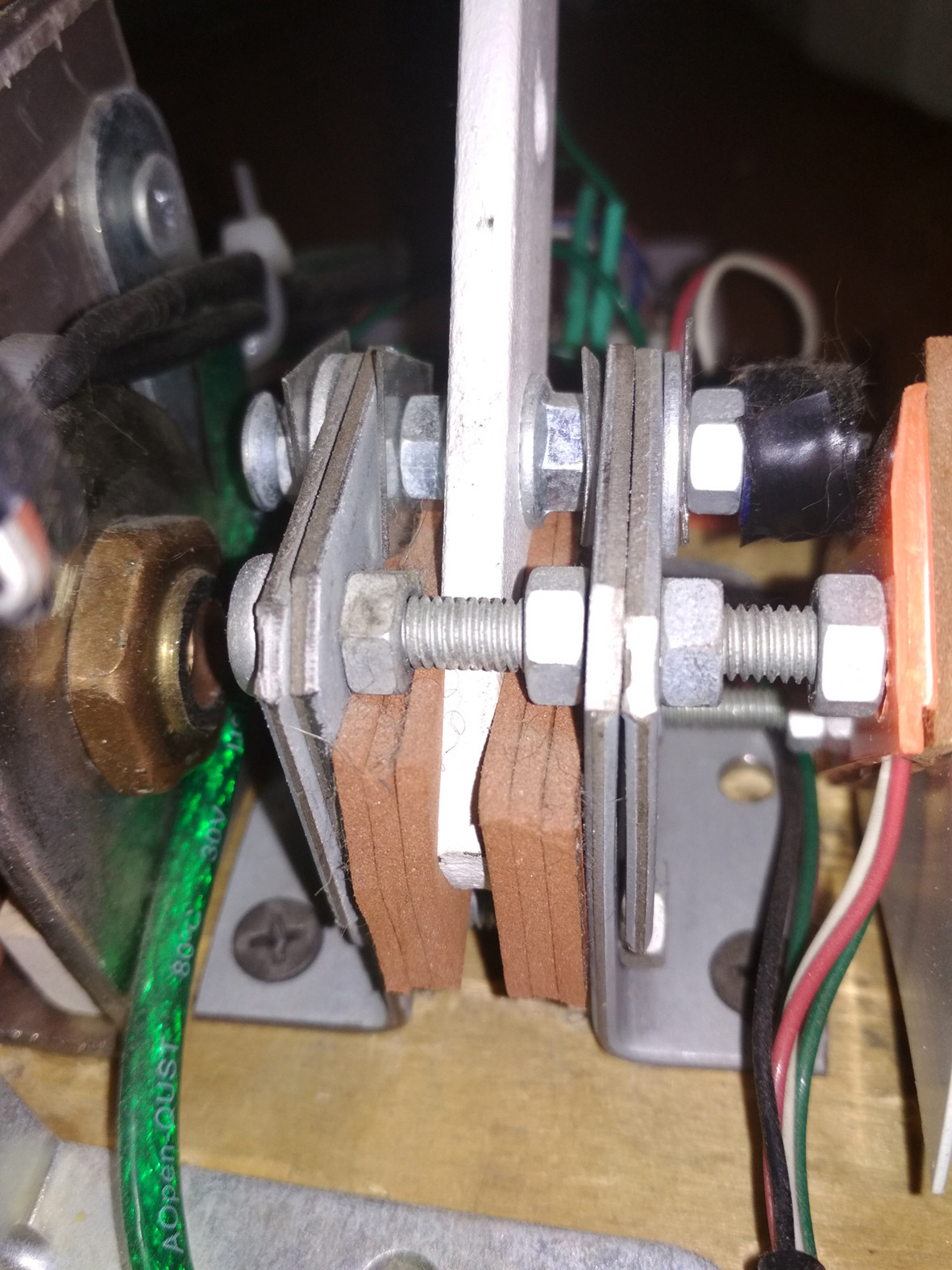

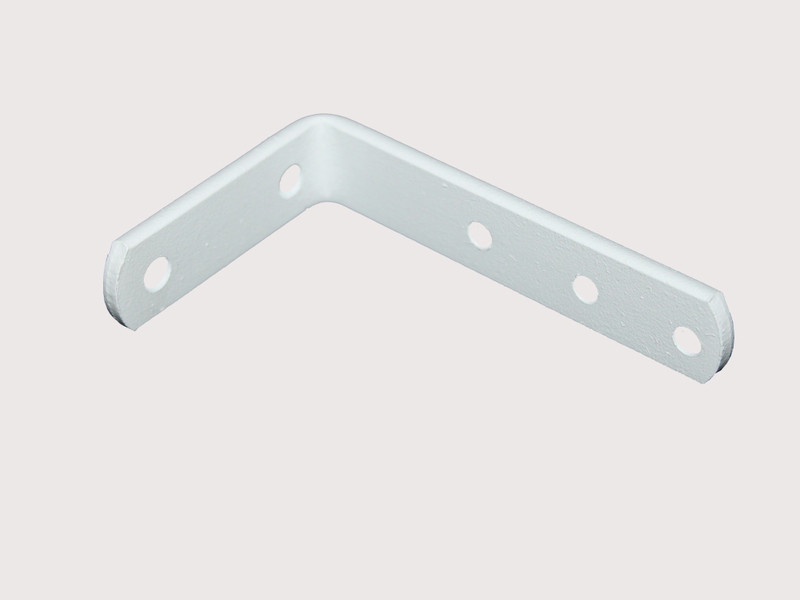

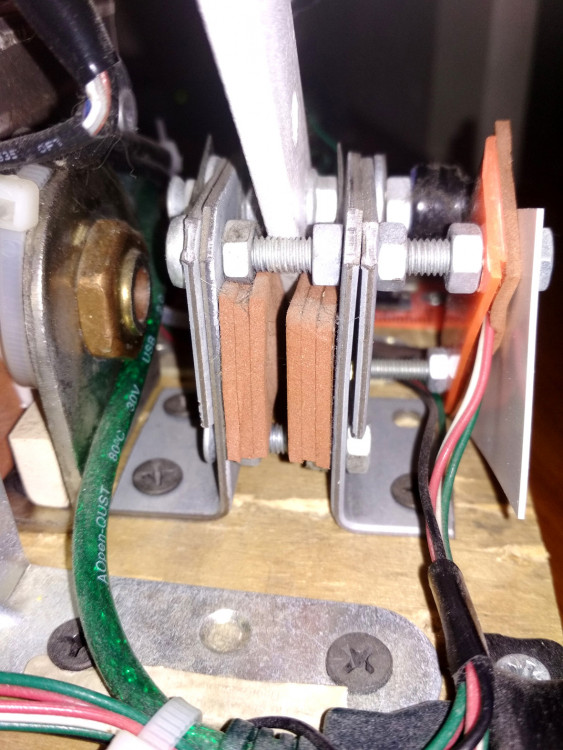

В итоге механизм сильно упростился. Левая часть собрана из двух уголков у которых, для компактности спилено часть основания, нескольких болтов и гаек для крепления и кронштейна в качестве рукоятки. Сверлить ни чего не надо.

Скрытый текст







Скрытый текст

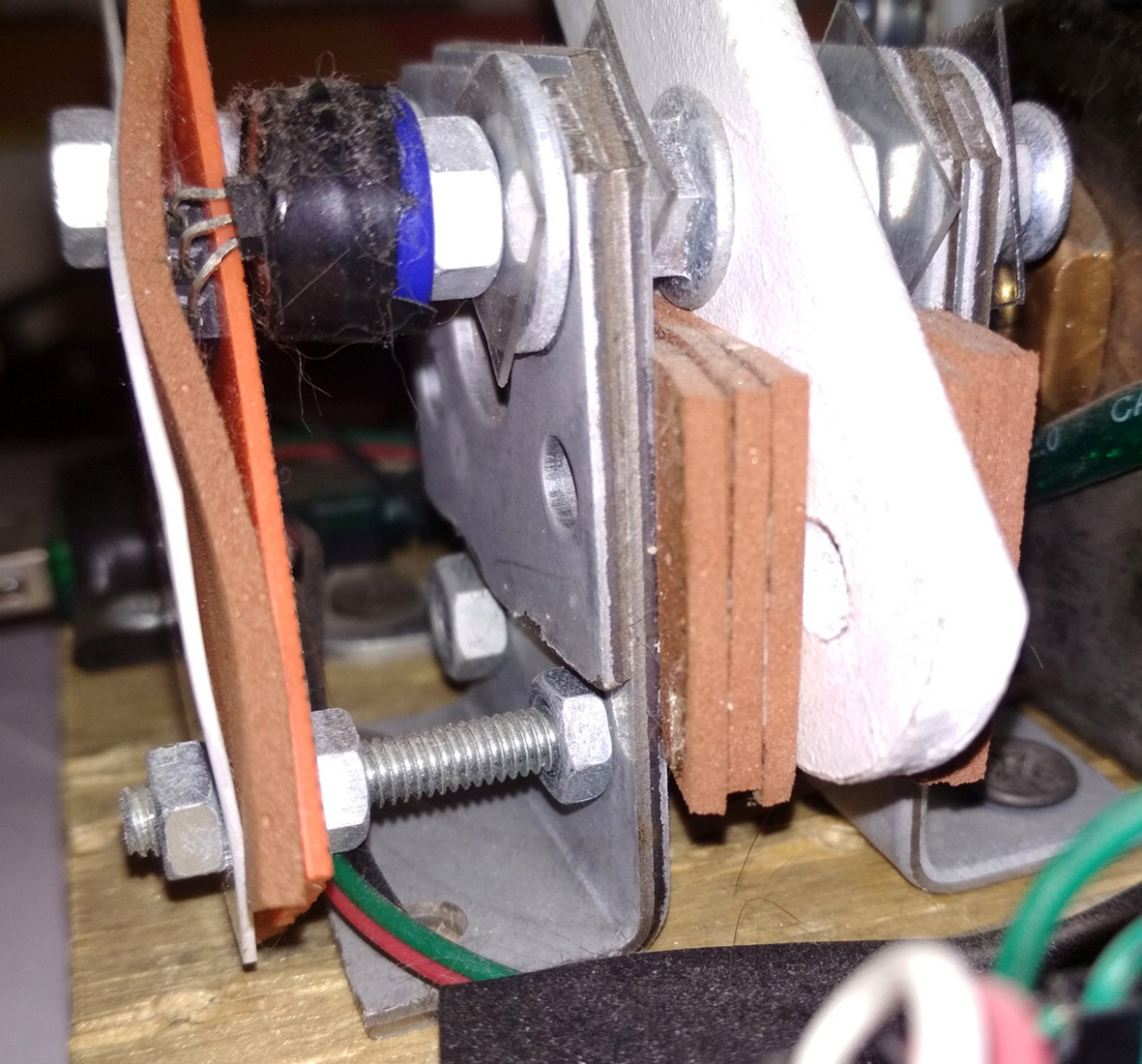

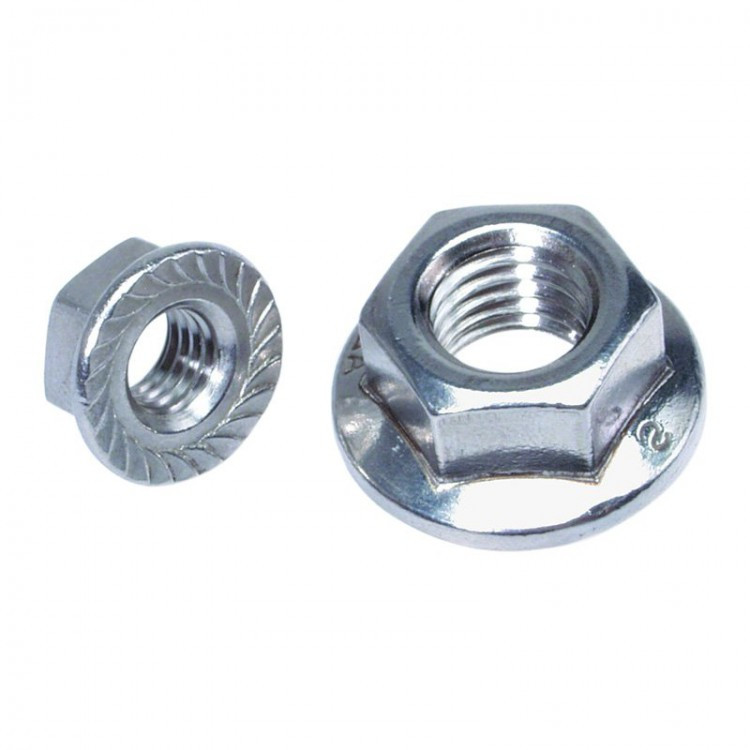

Осью является болт, если не вру 6мм. Болт пропущен в имеющиеся в уголках отверстия. Для скольжения, на ту часть болта, что находится в отверстиях уголка, надета пластиковая трубка, если не вру трубочка для питья коктейлей. Для сцепления болта с рукояткой использованы две гайки с насечкой. Что гайки скользили по уголкам, между уголком и гайкой помешен тонкий пластик, не помню от чего. Второй болт скрепляющий конструкцию сзади, является ограничителем движения ручки.



Скрытый текст

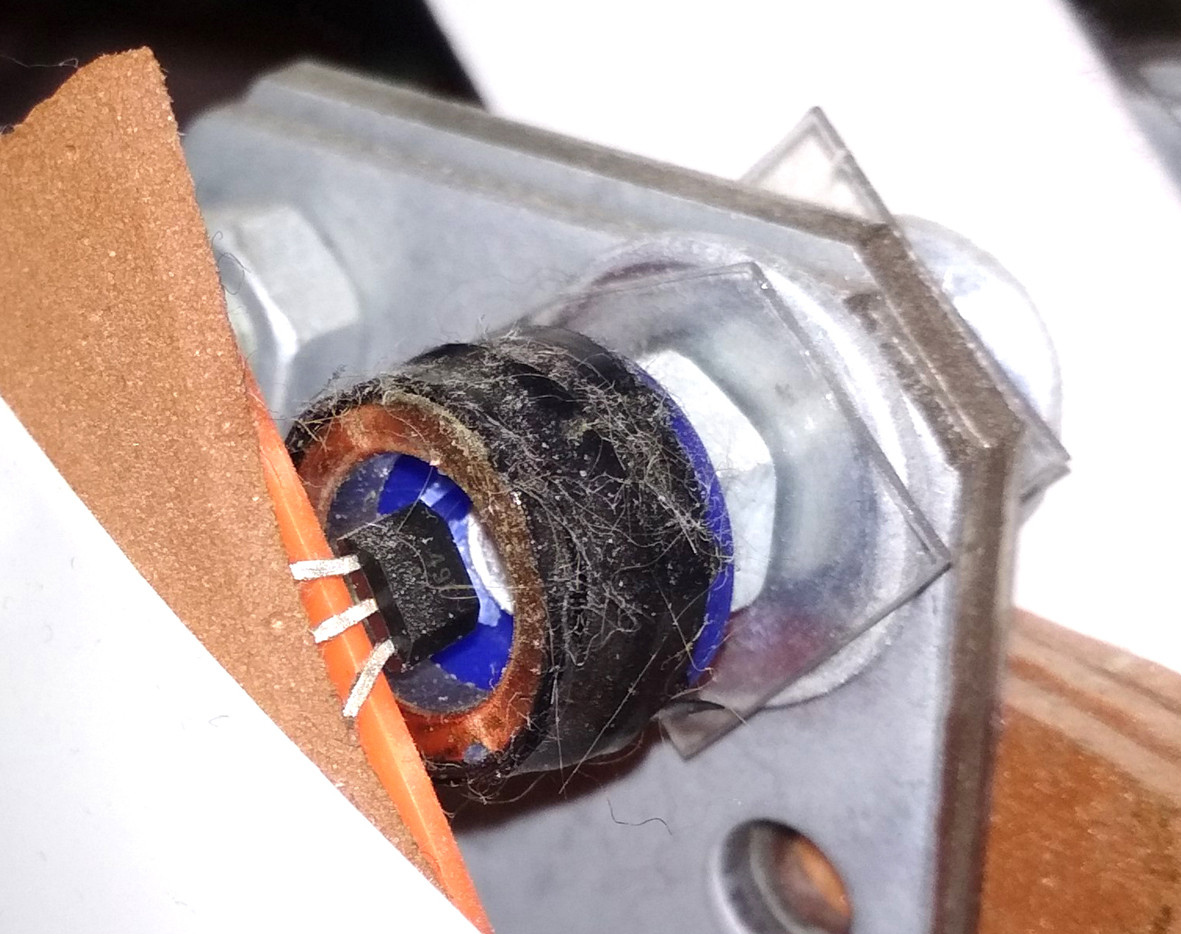

Дальше на болт насажен отрезанную не знаю как называющуюся часть от кубика конструктора (думаю вместо нее подойдет подходящий по размерам колпачок), к которому изолентой прикреплен кольцевой магнит.  Внутрь магнита помещен датчик холла. Магнит можно поворачивать, что позволяет легко регулировать выходной диапазон датчика холла.

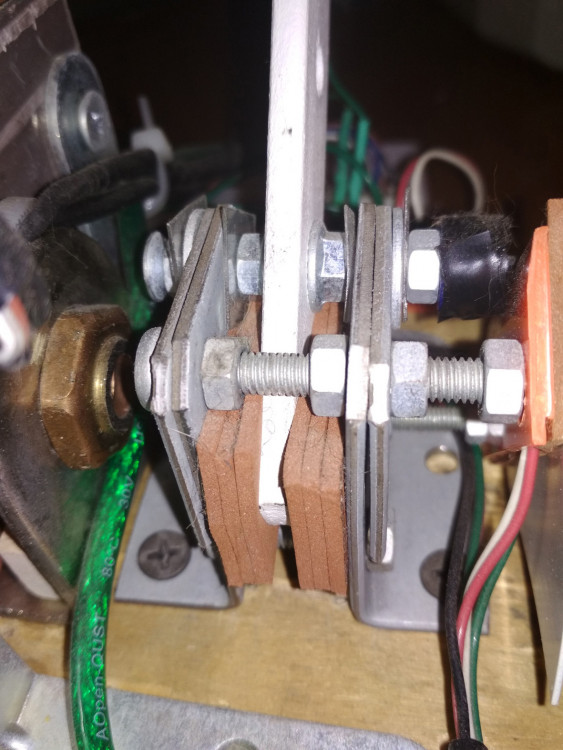

Между уголками, для создания сопротивления движению рукоятки, проложена клеящаяся бархатная фигня, не помню как называется, кто то на форуме советовал. Продается в кантоварх. Кусочки хорошо клеятся друг с другом, что позволяет легко подбирать нужную толщину.

Скрытый текст

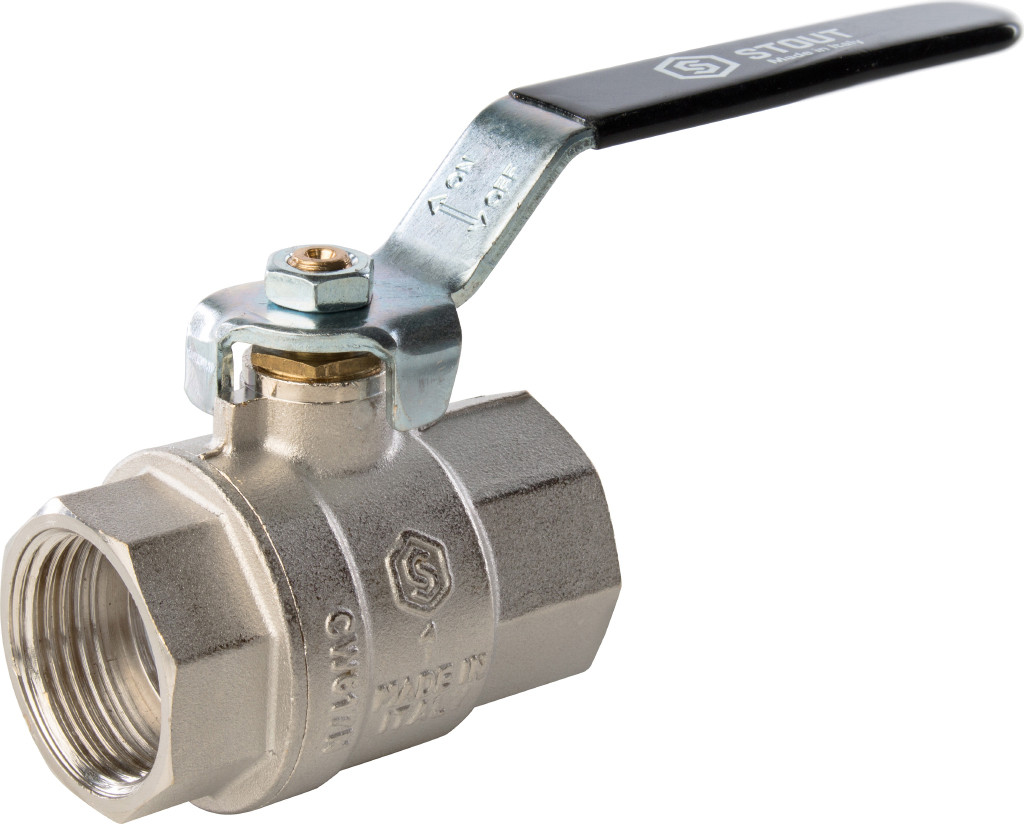

Позже появилась идея использовать в качестве механизма для РУД керамическую кранбуксу или сразу шаровый кран. Шаровый кран с рукояткой почти готовый РУД, только датчик прикрепить и все.  Но пока нет необходимости, поэтому не проверял.



Скрытый текст



Изменено 17 сентября 2019 пользователем RRR_39

[Johnet]

2 часа назад, RRR_39 сказал:

 Шаровый кран с рукояткой почти готовый РУД

У шарового крана усилие страгивания высоковатое и его (усилие) не отрегулируешь, в маленьких пределах им не пошевелишь, поэтому не советую.

[=SOVA=Teiger]

Вот посмотри. Просто и доступно.



[Botanik]

19.08.2019 в 13:30, nbdarvin сказал:

А подскажите хорошую простую конституцию простого РУДа:



Одна или две/три спаренные рукоятки (throttle/mixture/prop)



основание/все крепления - дерево или металлические уголки: не хочется 3д печатать, возможности работать по металлу серьезно нет (ну там кроме погнуть/отрезать алюминиевую полоску для рукояток)



холлы или потенциометры? Посоветуйте модель

как крепить их?

как крепить рукоятку к потенциометру? Если у него ось длинная - можно ли ее прикрутить к оси, а другой конец оси - вставить в дырку в деревяшке (ну смазанную)?

есть ли примеры чего нибудь такого в интернете

За пару тысяч рублей можно купить постой руд б.у.
