РУС летучей лисицы снова в строю.

[Vumpel18]

    О  МиГ-25 (по кодификации НАТО: Летучая лисица (англ. Foxbat) — советский сверхзвуковой высотный двух двигательный истребитель-перехватчик 3-го поколения, спроектированный КБ Микояна - Гуревича многие слышали и знают.
   Определенное неординарное событие предопределило судьбу этого истребителя.       6 сентября 1976 года самолёт МиГ-25 был угнан лётчиком ВВС СССР Виктором Беленко в Японию (г. Хакодате). Угон послужил толчком к скорейшей разработке и замене на всех военных самолётах системы государственного опознавания (типа «Кремний») на современную, со значительно более сложным алгоритмом кодирования — изделие 62 «Пароль».

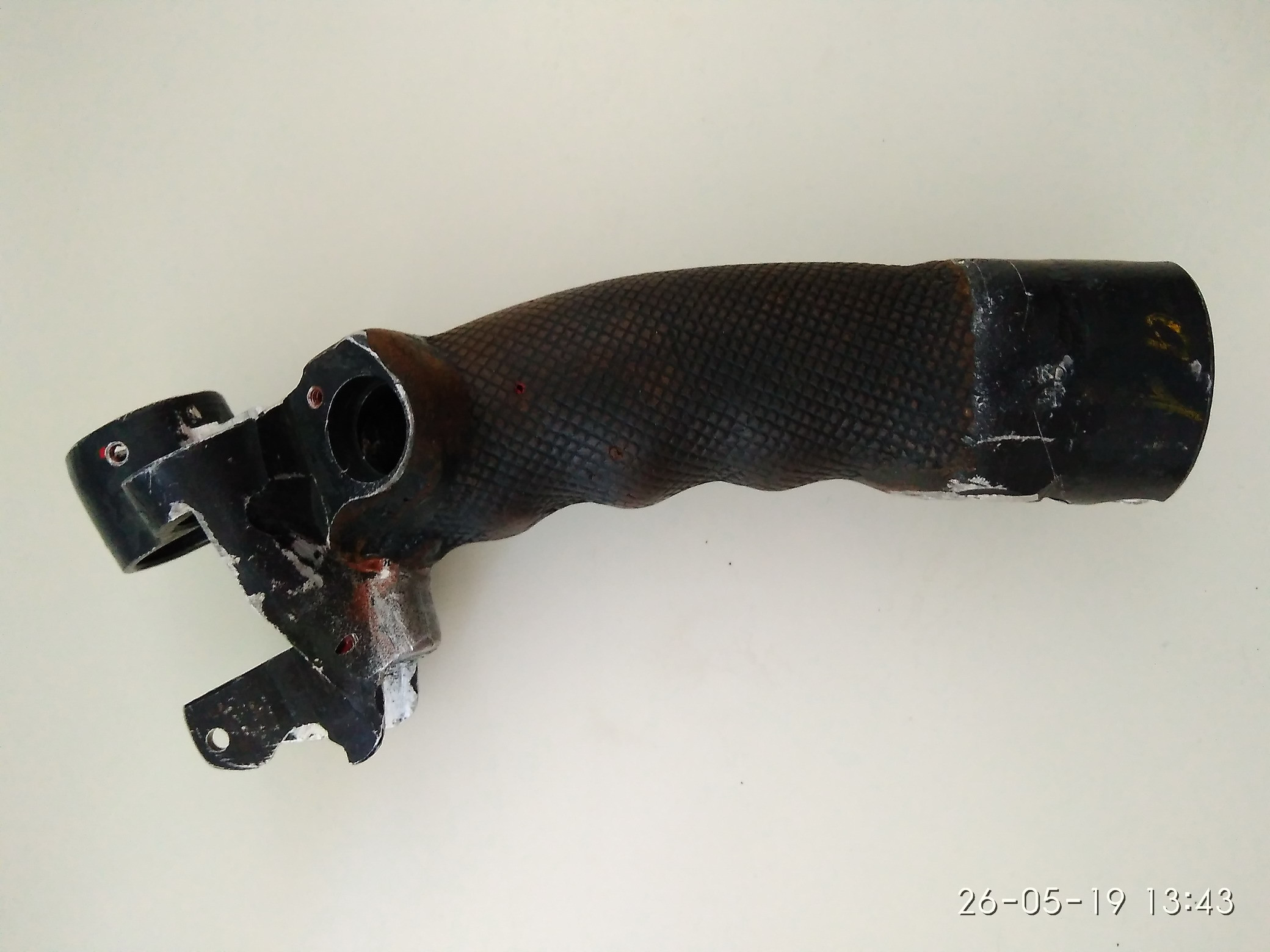

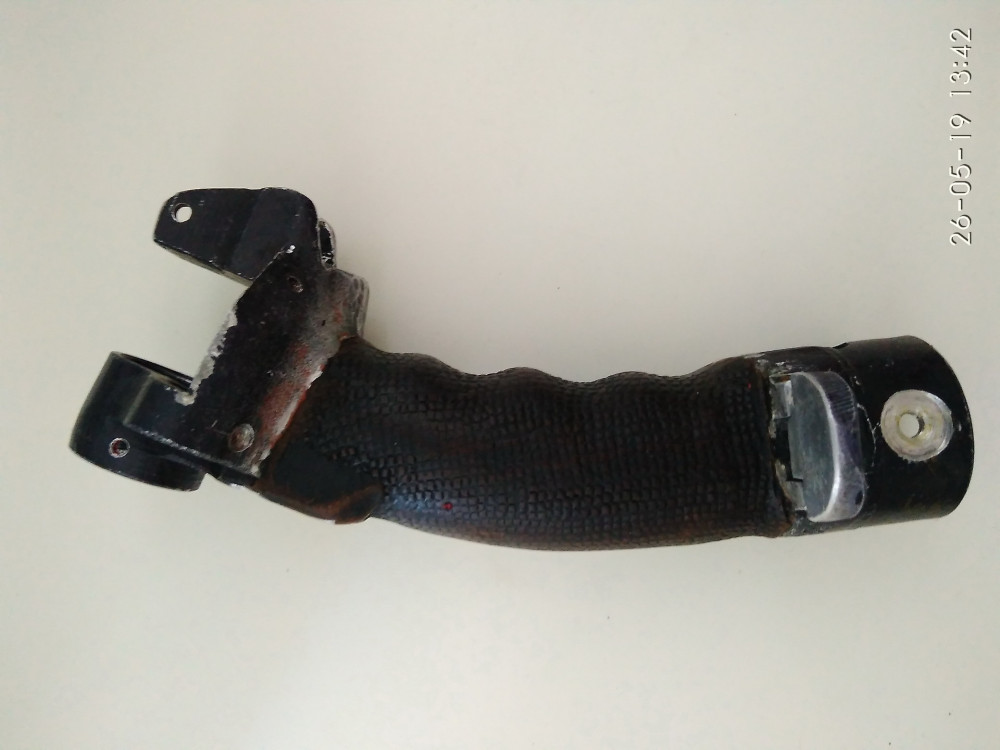

  И вот спустя 23 года с момента снятия с вооружения (Украина) встретилась ручка 25-го.

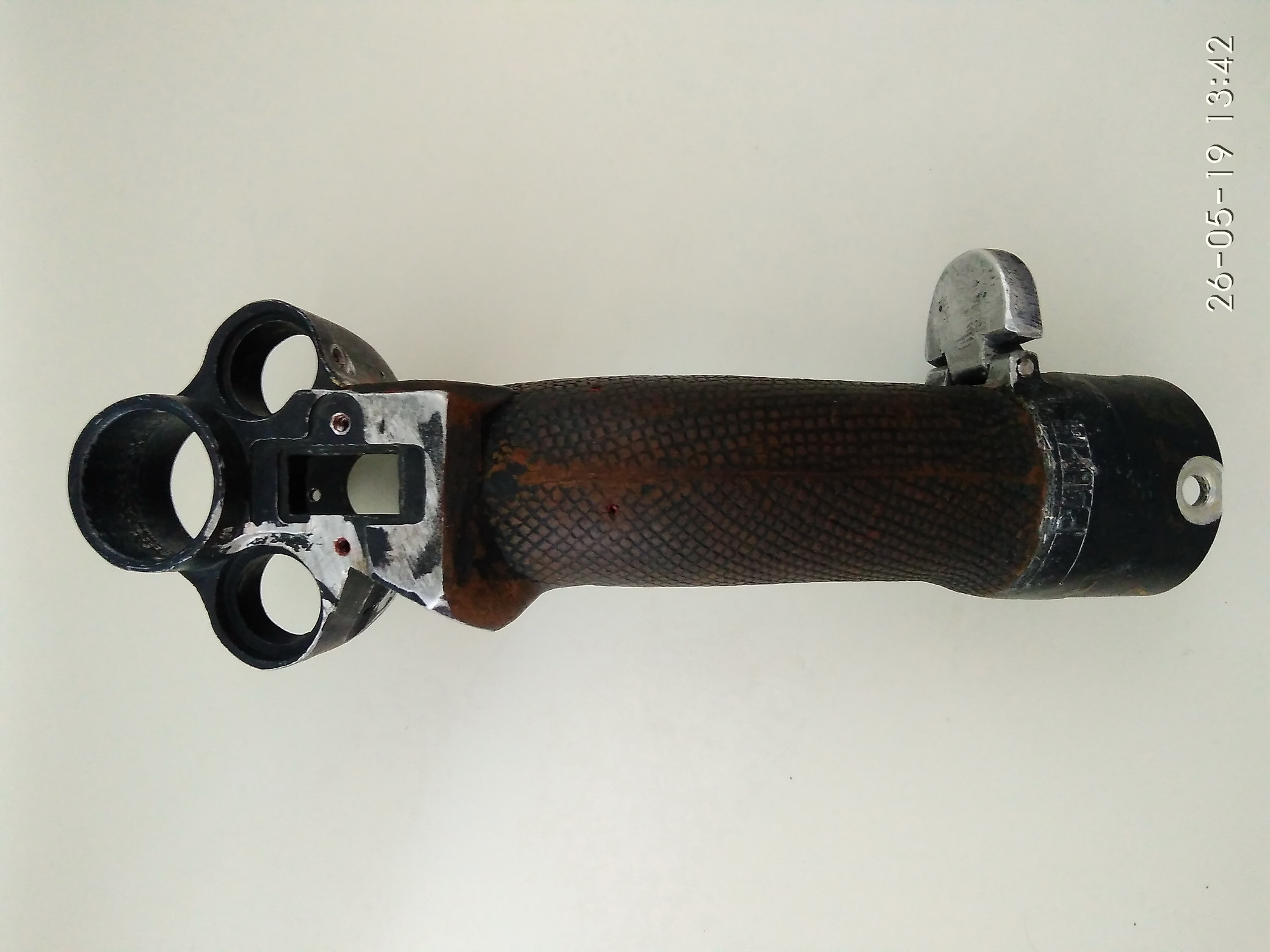

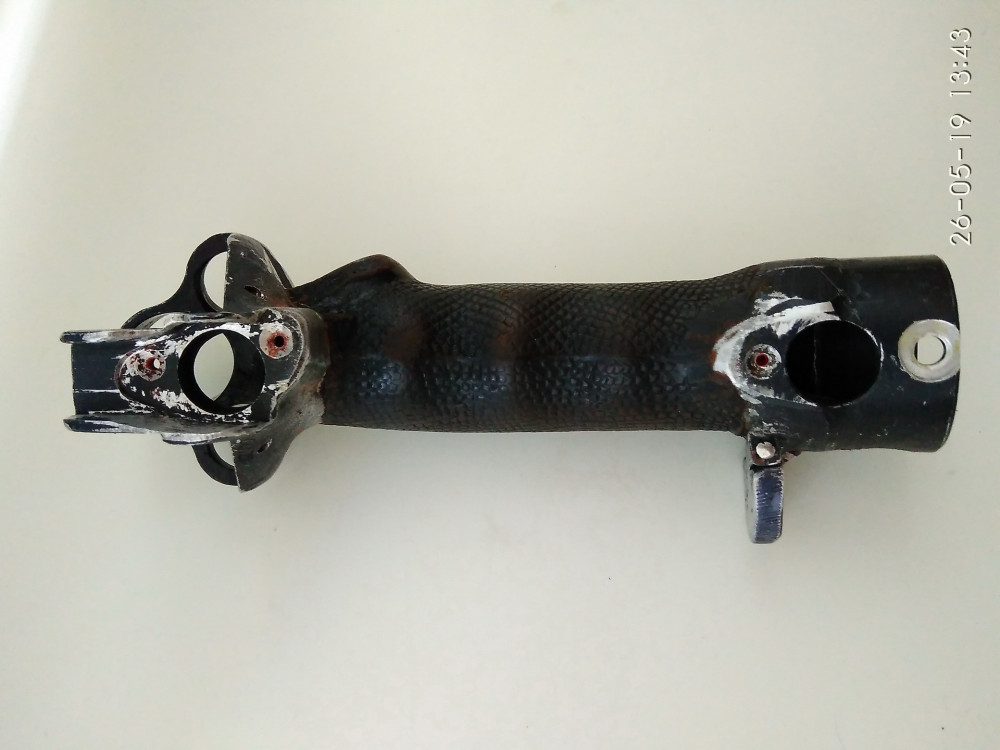

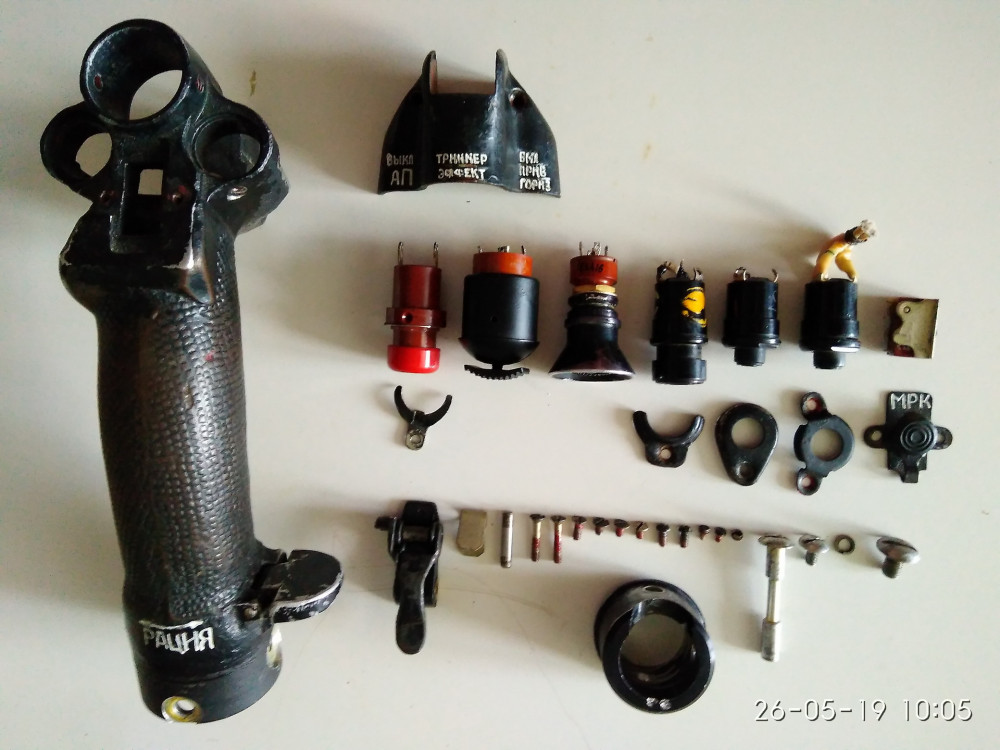

  Ручка была разобрана на атомы. Произведена дефектовка и началась работа по адаптации РУС к установке на игровые устройства (джойстики от производителей - Cougar, Warthog, Virpil  и  VKB).

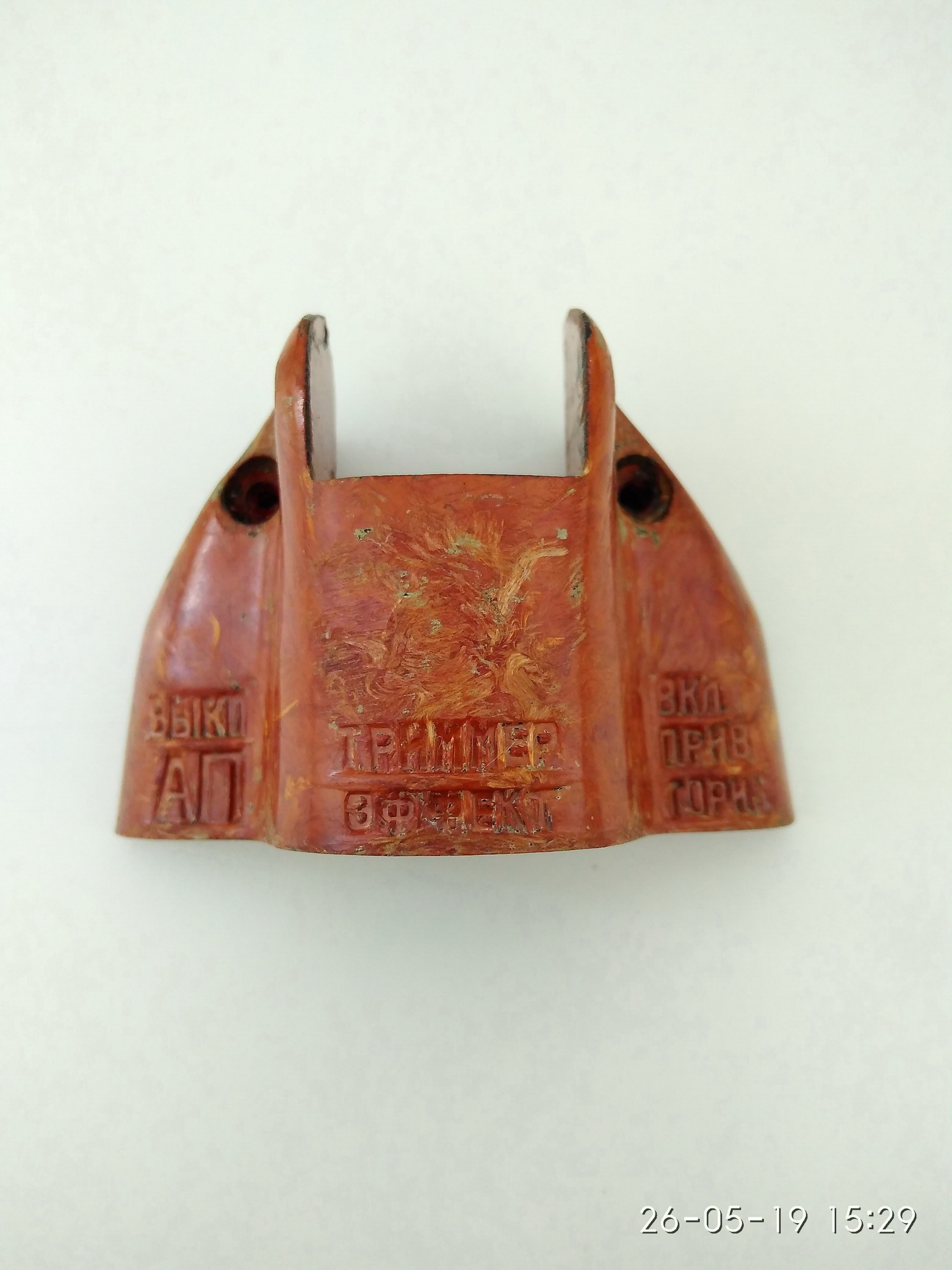

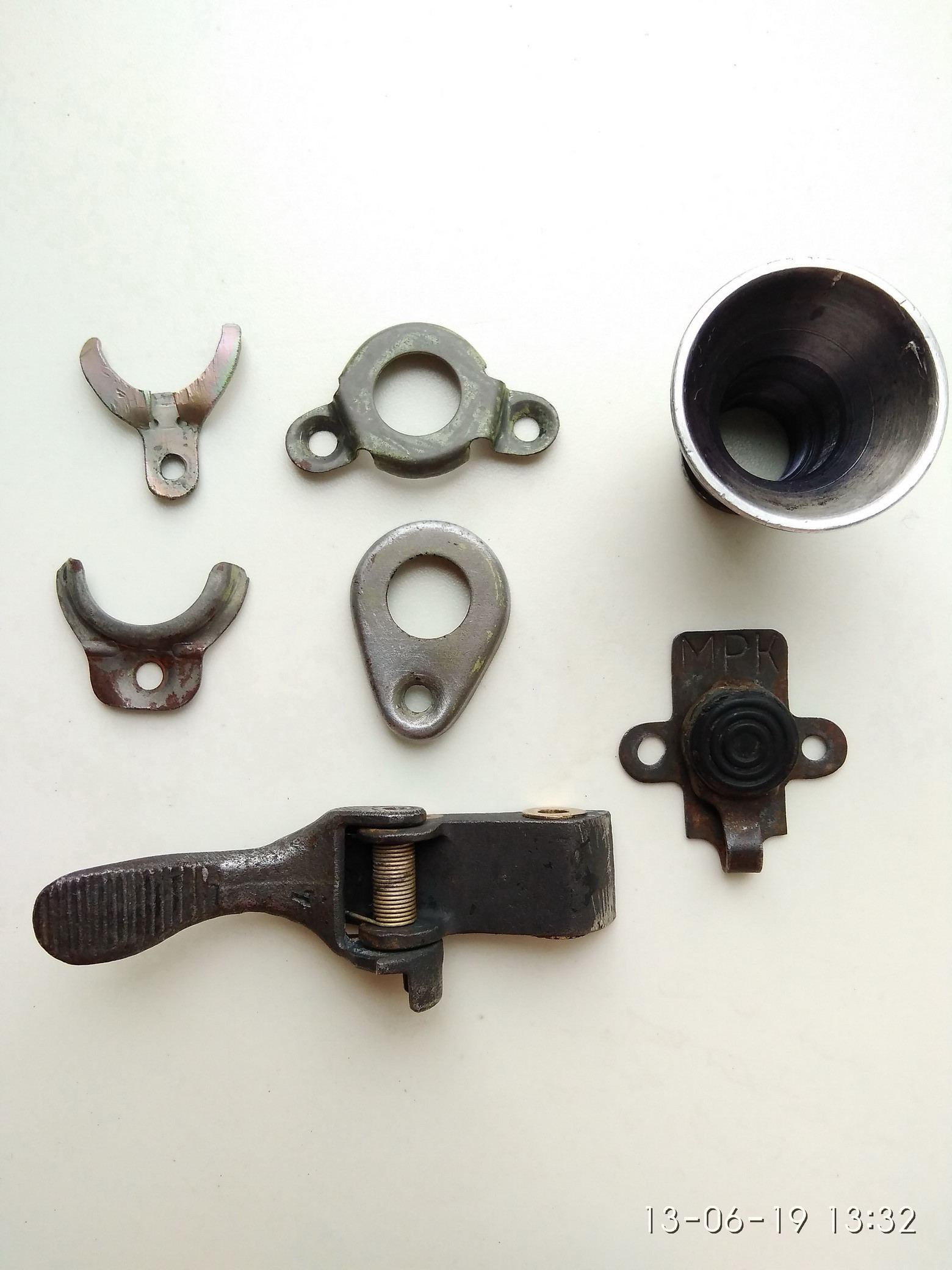

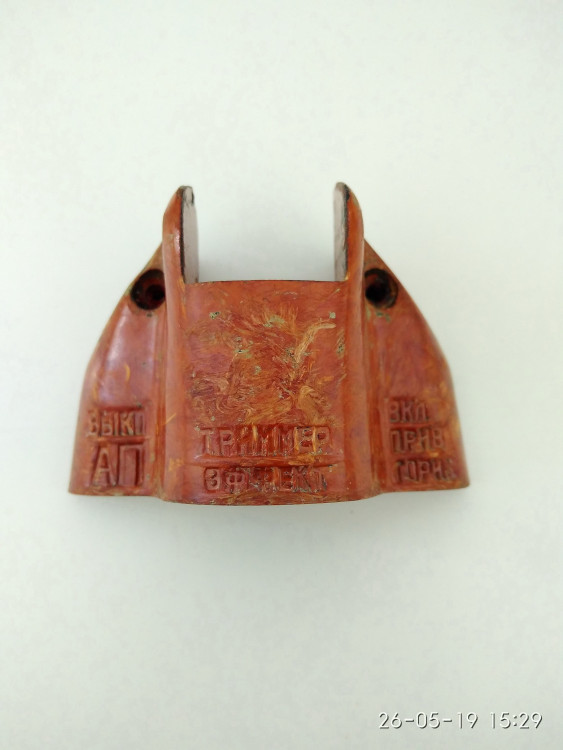

  Пока велись поиски новых кнопок и прочего дефицита в т.ч. и для кнопки-лампы (зеленая) 1349ГМ1 и пр. все детали ручки были отмыты. Занятие не из веселых, но делать это было нужно так, как технический персонал не скупился на краску и количество слоев нанесения краски на реанимационный экземпляр было многократное.

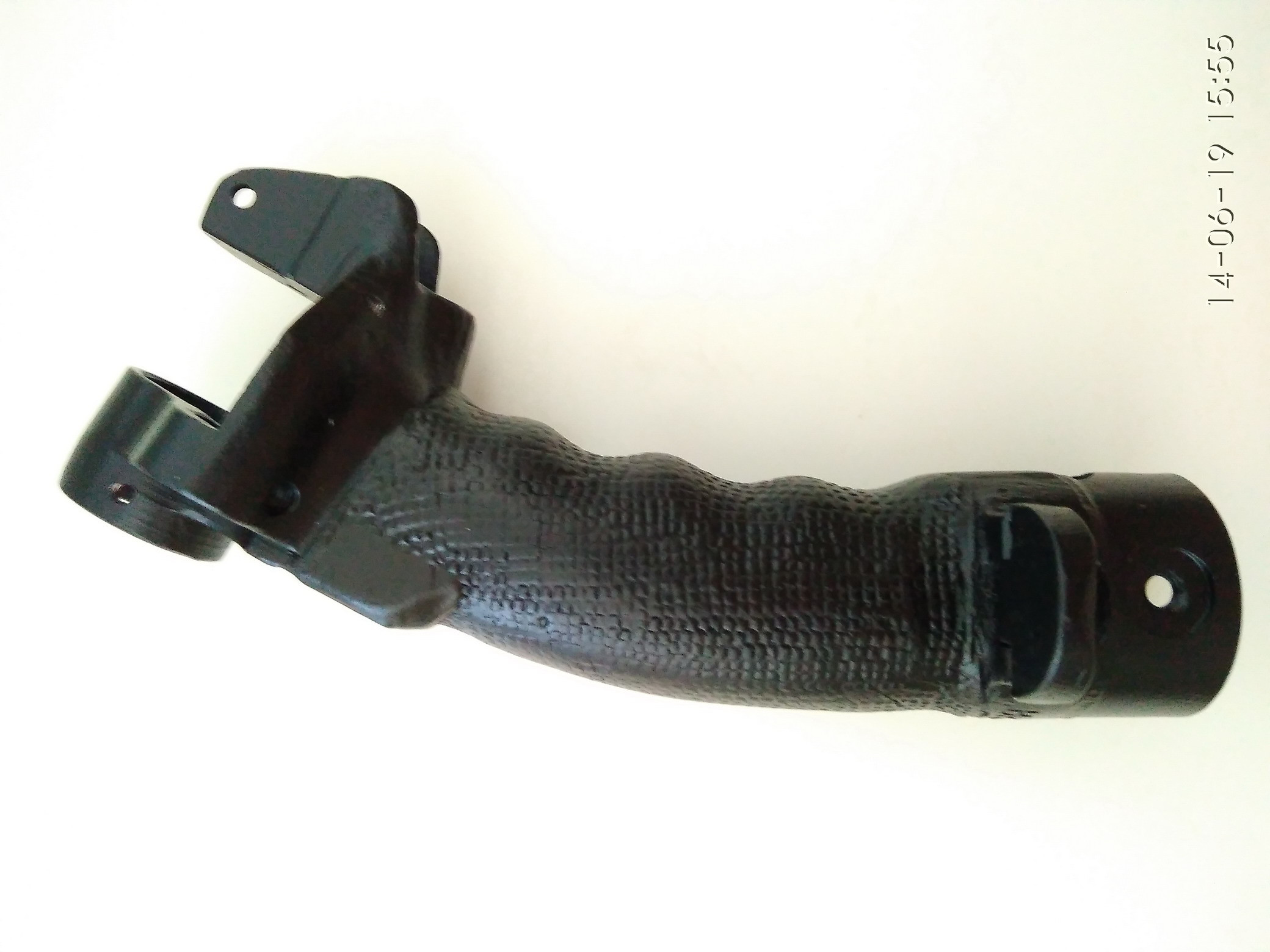

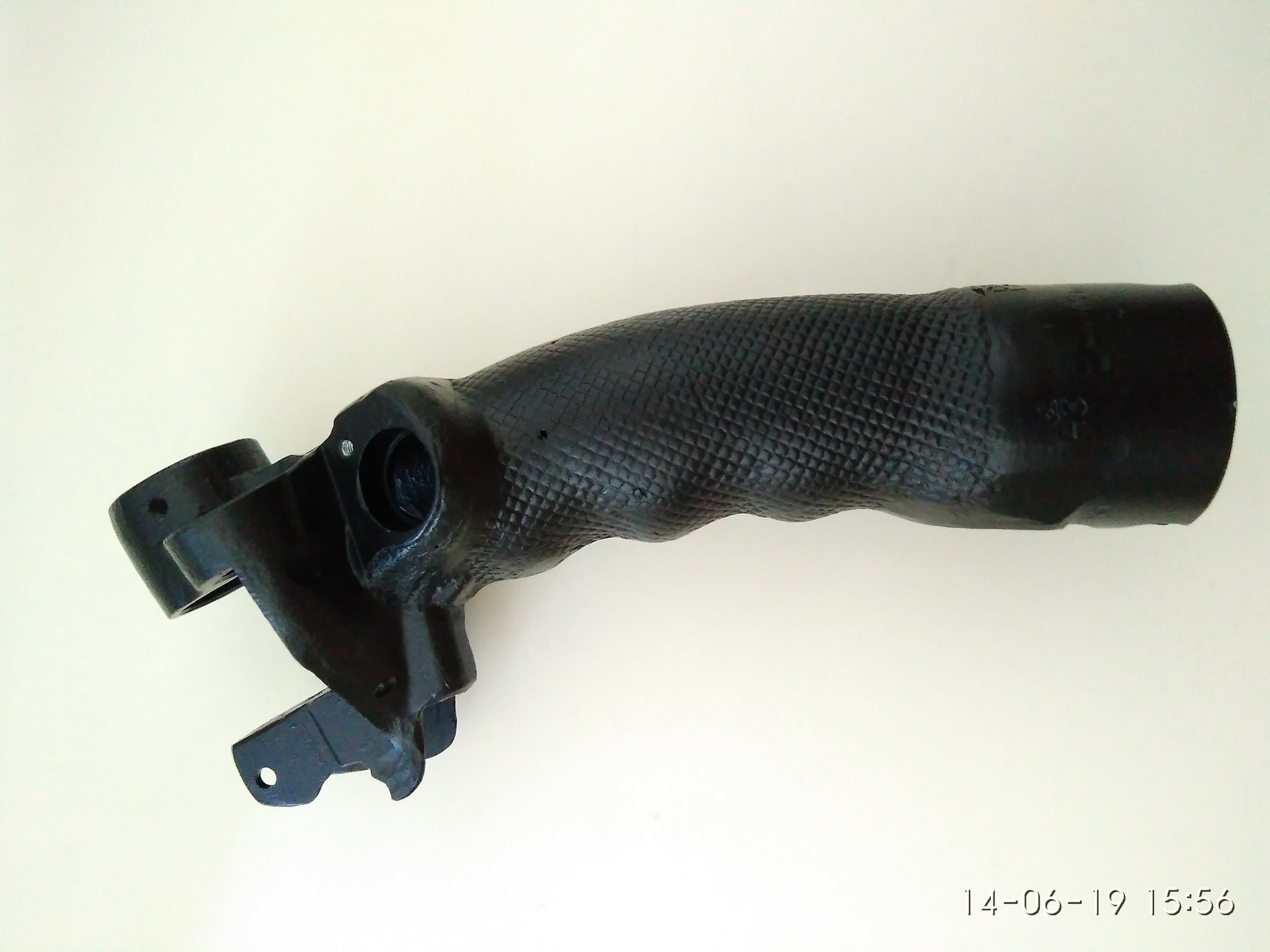

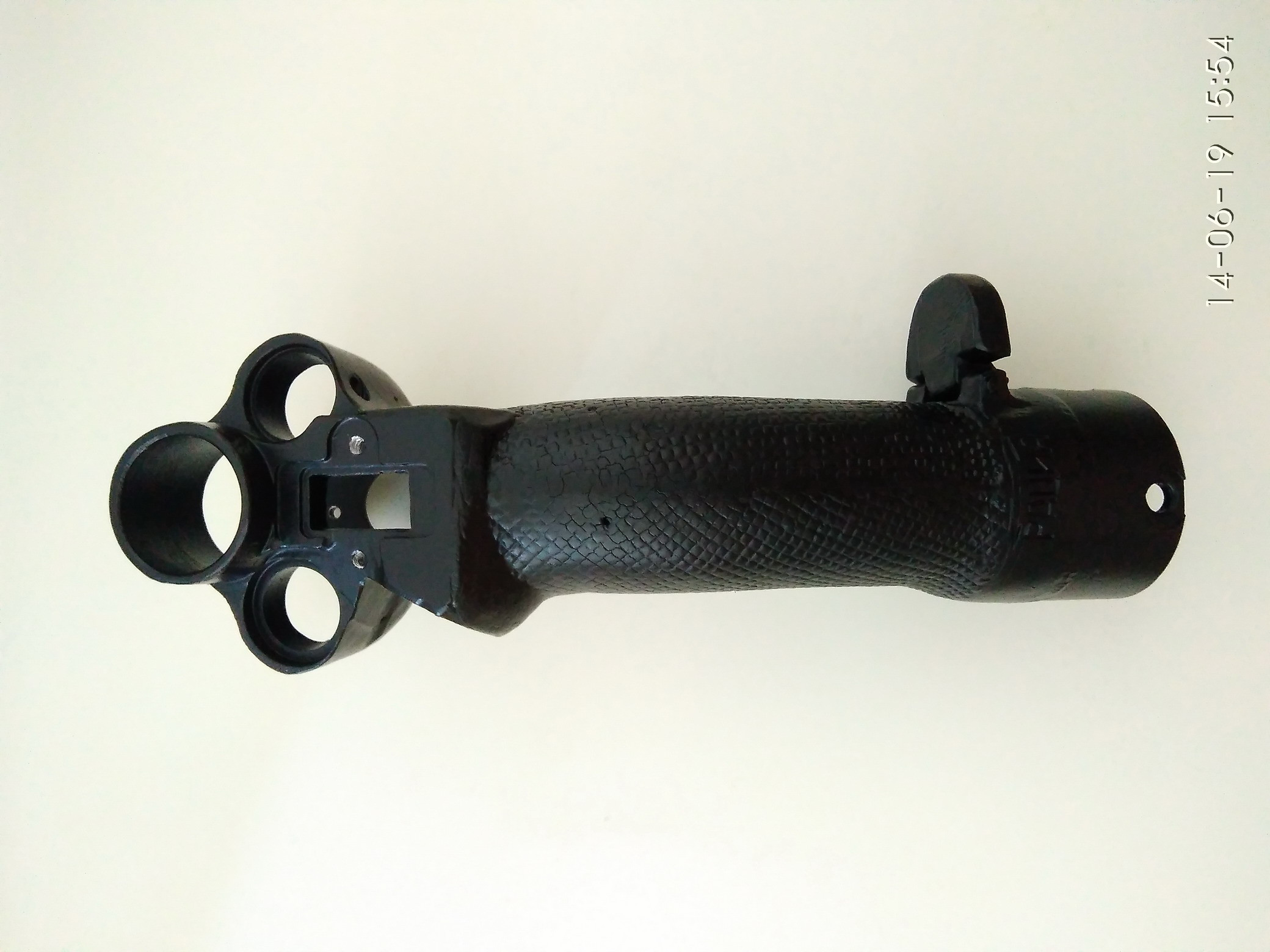

  В итоге ручка и её детали стали смотреться совсем по другому.

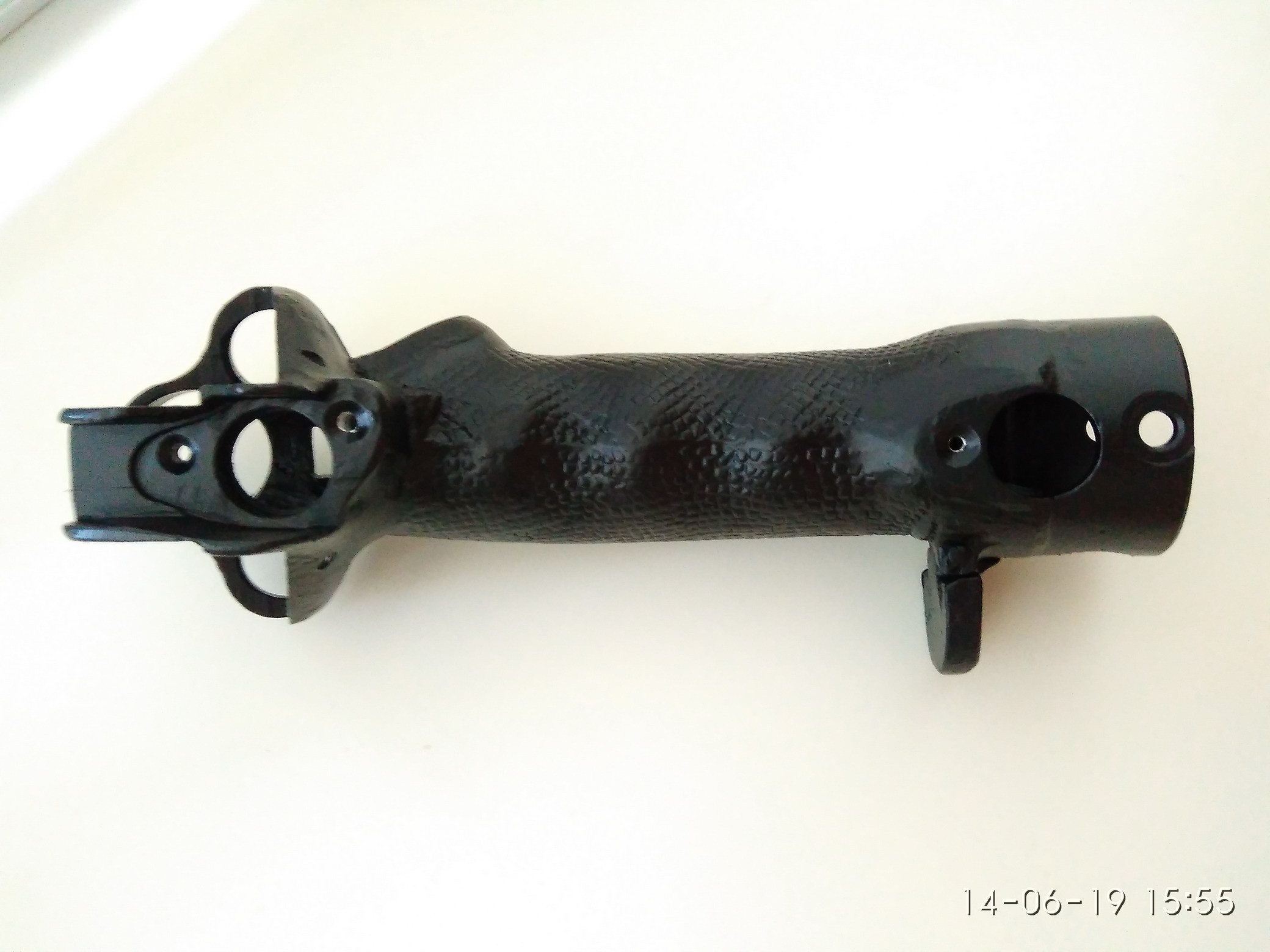

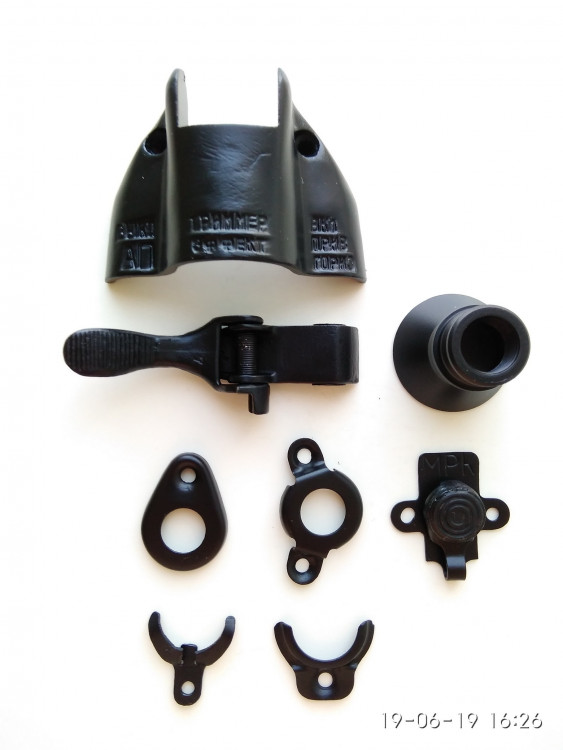

  Малярные работы  - грунтовка и финишная покраска.

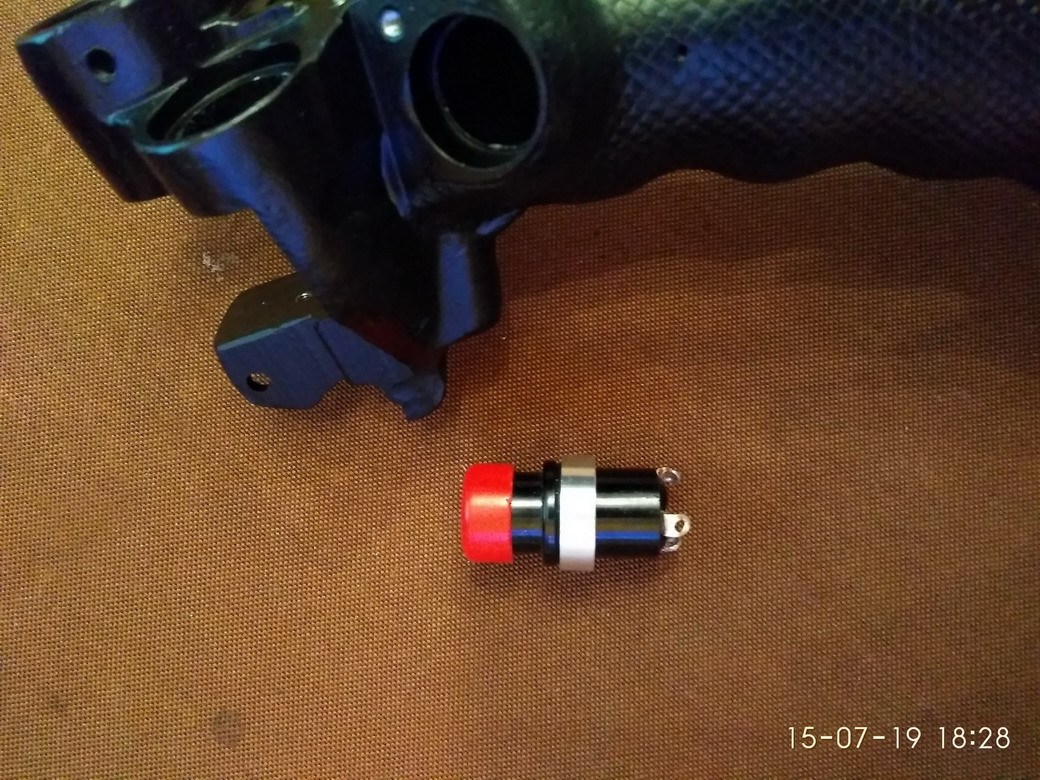

 Переделка вечно ранимой K512 под функцию нажатия. (остальные фото см по ссылке:

 https://drive.google.com/drive/folders/1vQ9hoKGU2cj2DrL6pjMhS8SSb-63SZjm

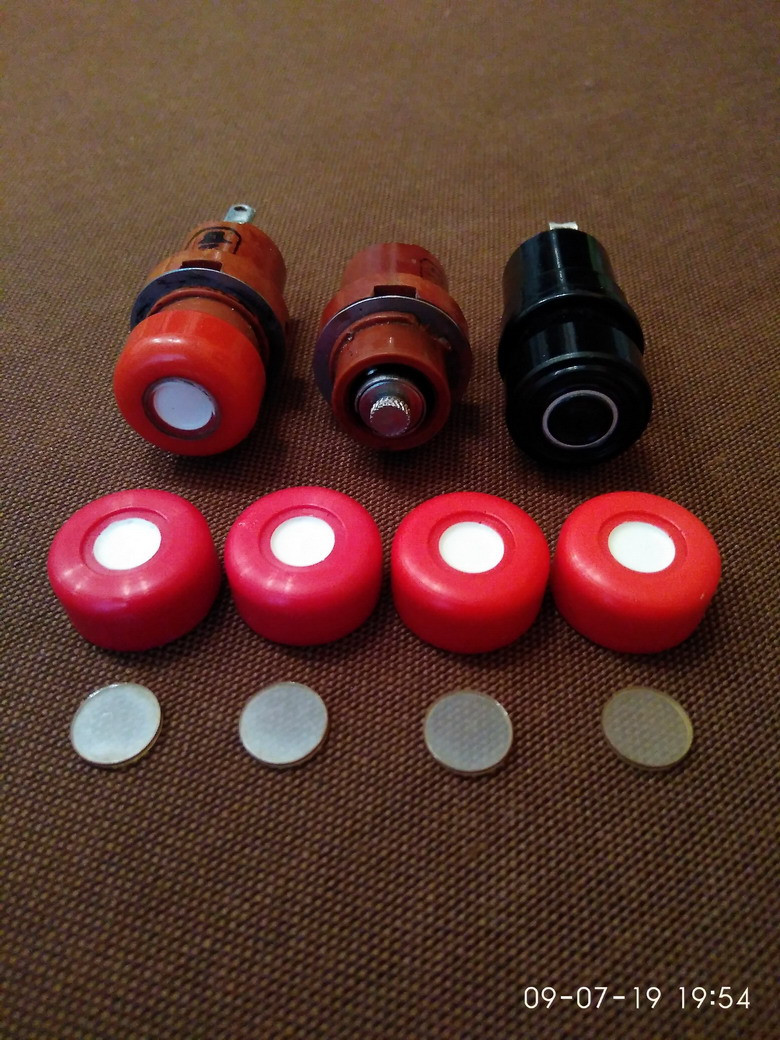

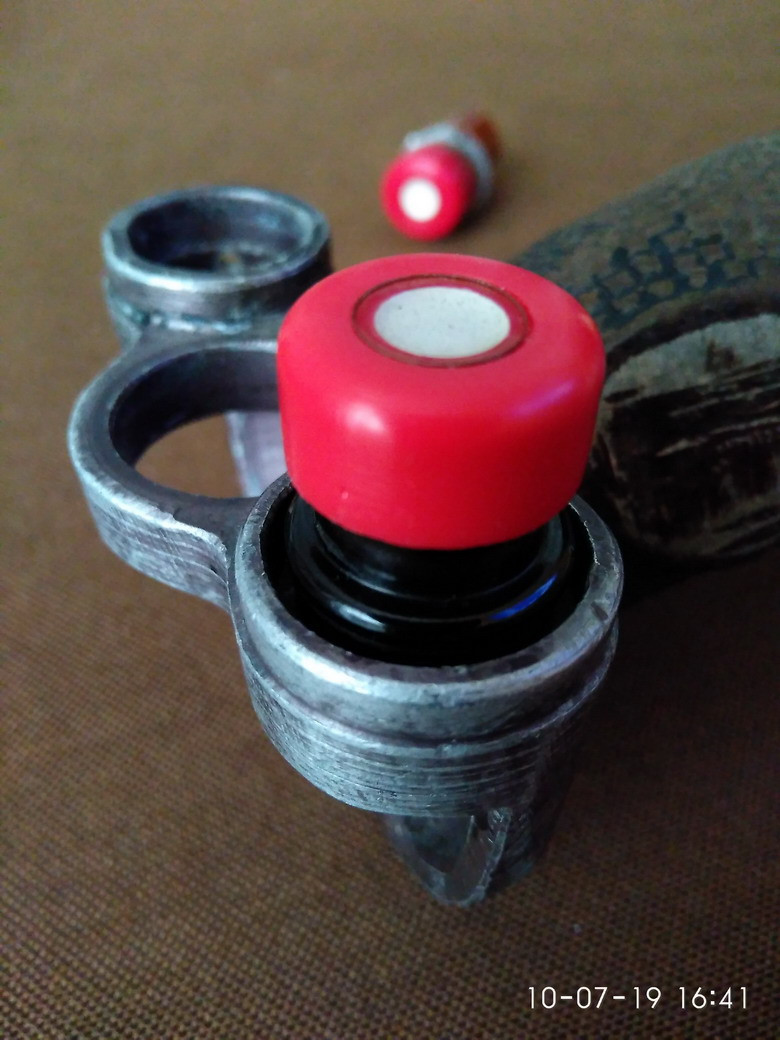

 Реанимация кнопки 1349ГМ1.
  Борьба за уменьшение общего веса - все переходники, токарные адаптеры были изготовлены из
алюминия марки D16, что позволило уменьшить вес на 352 грамма.
  Для работы всех кнопок использовалась плата на базе сдвиговых регистров CD4021.
  Восстановление технических надписей заняло не мало времени. Нужна ювелирная работа и руки сами понимаете как должны себя вести при выполнении этих работ.
  Подключение кнопок и изготовление соответствующего для этого кабеля.

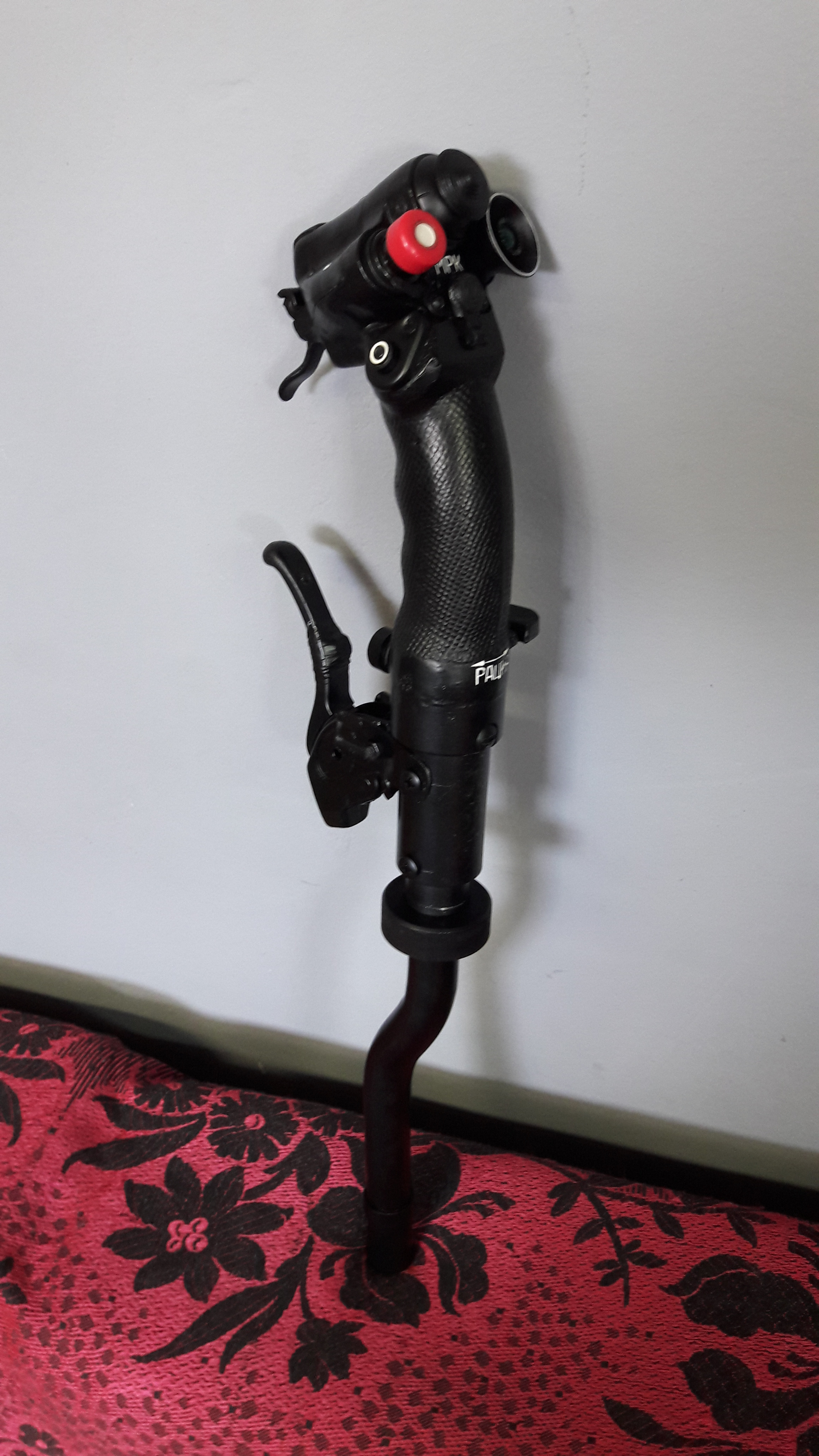

  Финишная сборка.
  В итоге работают все кнопки.
  Функциональность кнопки-лампы (зеленая) 1349ГМ1 сохранена.

Общий вес 669 грамм.
  На момент написания статьи РУС уже нашел своё рабочее место где готов служить верой и правдой.
  Всем спасибо за внимание.

[=VIRPIL=Baur]

После  KG13 моя любимая ручка

Жаль делать её не будем. В серии не зайдёт

[72AG_kalter]

"Если руки золотые, то неважно, из какого места они растут!"

[=SAE=true_Dentist_32]

Здравия парни.Вот она!

Изменено 4 августа 2019 пользователем =SAE=true_Dentist_32

[ABP_158]

52 минуты назад, =SAE=true_Dentist_32 сказал:

Здравия парни.Вот она!

И вот зачем такое выкладывать?Пойду удавлюсь с горя!

[Vumpel18]

Нужно заняться поиском настоящих ручек.

Это будет более полезнее.

[buyvol10]

1 минуту назад, ABP_158 сказал:

И вот зачем такое выкладывать?Пойду удавлюсь с горя!

Зачем же так? Просто сгоняй к ним, видать там манна небесная ?

6 минут назад, Vumpel18 сказал:

Нужно заняться поиском настоящих ручек.

Это будет более полезнее.

Настоящие ручки в Монино ?

[Vumpel18]

На территории РФ вероятность находки увеличивается на 200 % по сравнению с другими локациями.

[=SAE=true_Dentist_32]

Юре удалось полностью восстановить легендарный рус!За что я искренне признательный и благодарен !!Чего только стоило восстановить кнопку преведения к горизонту. Я уж не говорю о 512 кнопке!Юра друже большое тебе ДЯКУЮ!

[Vumpel18]

Велосипед не мой, но согласовано.

Видео смотреть по ссылке:

https://drive.google.com/file/d/1vPKM-ob9tJU9k0jiZG7-Hqz9J7aNHgm2/view?usp=sharing

Доступ открыт всем.

Приятного просмотра.

[ABP_158]

1 минуту назад, Vumpel18 сказал:

Велосипед не мой, но согласовано.

Ну так это кабинет Дантиста,если не ошибаюсь.?

[Vumpel18]

Да, именно его.

РУС восстанавливался для его кабинета.



Изменено 4 августа 2019 пользователем Vumpel18
