SAS_47 Опубликовано: 13 февраля 2015 Опубликовано: 13 февраля 2015 (изменено) Не совсем понятно 115 градусов это предельная температура при рулении по земле или "вообще" для системы охлаждения..... Некоторые коллеги настаивают на 125. В хандбуках двигателей Даймлеры 601E, 603, 605 указано одинаково, кратковременно 85град масло/ 115град гликоль. Глючит револьвер о более высокой температуре ОЖ DB605. http://www.forum.jgr...A-B-Blatt-4.jpg Изменено 13 февраля 2015 пользователем SAS_47
jidjo Опубликовано: 13 февраля 2015 Опубликовано: 13 февраля 2015 не знаю кто это такой. и если так поступает собеседник - самое глупое это уподобление такому поведению. Самое глупое в теме про лимиты двигла,вбрасывать про качество и тупо троллить,рассказывая как наши самолеты рассыпались на взлете.Так что угомонись,жир с тебя так и прет 6
=TrSh=AlexVVV Опубликовано: 13 февраля 2015 Опубликовано: 13 февраля 2015 Так много интересного написали. Уточню на всякий случай, пока не снесли тему в курилку Установить, что именно происходит с двигателем после использовать той самой минуты - так и не удалось? Просто "хрусть и пополам"© ?
=MG=Dooplet11 Опубликовано: 13 февраля 2015 Опубликовано: 13 февраля 2015 да они и без 109-х, и 190-х отваливались у них сами по себе писал я тебе уже об этом , так, что успокойся. Английская фирма Хаукер запустила в серию истребитель Тайфун . Так вот , из 145 первых серийных машин более 130 в первые два месяца либо попали в аварию, либо имели летное происшествие по причине ненадежной работы техники. Сумрачный гений арийцев так и не смог победить пожары двигателей на Не-177. Если пороешь в сети, то найдешь инфу по массовым дефектам двигателей DB. Примеров масса у всех, и у амеров, и у джапов. Все имели дефекты, все с ними боролись. 3

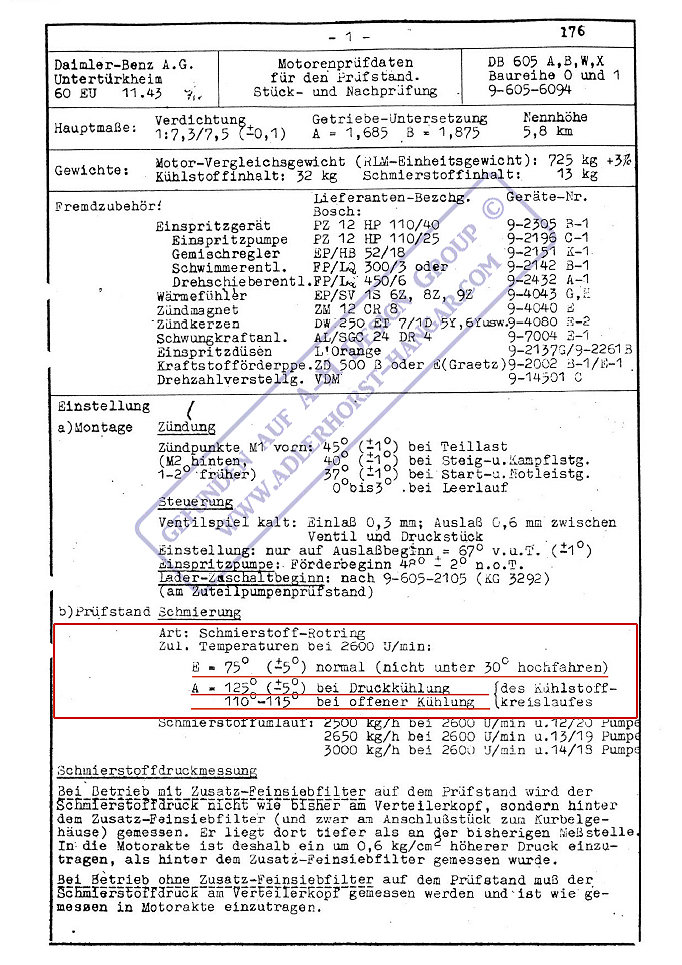

=FPS=Cutlass_RL Опубликовано: 13 февраля 2015 Опубликовано: 13 февраля 2015 Некоторые коллеги настаивают на 125. http://www.forum.jgr...A-B-Blatt-4.jpg Дык..вроде же официальная бумага.......и речь как раз об температуре ОЖ "под давлением охлаждающего возжуха" - то есть в полёте.....или есть какие-то сомнения...?
ROSS_Wespe Опубликовано: 13 февраля 2015 Опубликовано: 13 февраля 2015 Если пороешь в сети, то найдешь инфу по массовым дефектам двигателей DB. Примеров масса у всех, и у амеров, и у джапов. Все имели дефекты, все с ними боролись. Многие упорно верят в некую исключительность немецких инженеров и немецкой техники и фашистских пилотов. От этого и многочисленные срачи рождаются. Как только к людям придёт понимание, что техника была на уровне но не более того. Пилоты были на уровне, но не более того, так сразу и станет всё нормально с адекватностью восприятия. 1
SAS_47 Опубликовано: 13 февраля 2015 Опубликовано: 13 февраля 2015 (изменено) .....или есть какие-то сомнения...? Температура кипения смеси воды и гликоля 50/50 на 1-2град выше кипения воды при 1атм. Поэтому рабочее давление в системе охлаждения Ме109G может развеять эти сомнения. Изменено 13 февраля 2015 пользователем SAS_47
SAS_47 Опубликовано: 13 февраля 2015 Опубликовано: 13 февраля 2015 (изменено) Просто "хрусть и пополам"© ? Может прокладка/трубка бздынь и пщшшш. Изменено 13 февраля 2015 пользователем SAS_47
Gil--- Опубликовано: 13 февраля 2015 Опубликовано: 13 февраля 2015 КПП автомобиля и редуктор+РПО самолета суть одно и то же. Кроме того, на двигателе там и там висят: генератор, маслонасос, насос охлаждающей жидкости, компрессор или гидронасос, мультипликатор нагнетателя (или КОМ на автомобильном двигателе). Так что отбор мощности на навесные агрегаты может быть существенным. Значит я не правильно понял про "голый" двигатель, потери на привод нагнетателя и насосов в bhp сколь я понимаю, входят, не входят потери на передачу момента от мотора к движителю, потому что вал втыкается вместо реальной трансмиссии в специальную фиговину, создающую тормозящий момент, и поддерживающую заданные обороты, этот момент замеряется и получается та мощность, которая указывается в справочниках. Во все тонкости процесса я не вникал, но так или иначе методика стандартная и у всех одинаковая. 1
JGr124_Barakuda Опубликовано: 13 февраля 2015 Опубликовано: 13 февраля 2015 (изменено) Некоторые коллеги настаивают на 125. Так много интересного написали. Уточню на всякий случай, пока не снесли тему в курилку Установить, что именно происходит с двигателем после использовать той самой минуты - так и не удалось? Просто "хрусть и пополам"© ? Автор M.Rausch; На сегоднящний день нету не одного документа, который подтвеждал бы о том, что проблема с блокировкой 601N/601E моторов была вызвана самими моторами. Т.е. их неисправностями, не доведёными до фронтовых условий качеством и т.д. Далее; нету не одного мне известного документа, который говорит о не исправности работы серийных 601N/E моторов. уже писал - ограничение на 1.42 ф4 было связано с разрушением хвостовой части самолета от повышенной вибрации, конструкция была усилена и ограничение снято "На Bf109 был механически блокирован мотор до Ноября 1941, и это датированно в HB Bf109F, Teil9A Nov.1941. Почему? Объясняю 1-н раз!Блокировка на 109F была, как на DB601N, так и на 601E! Блокировка была не из-за мотора или кем то придуманых/вымышлиных проблем с моторами, а из за подвески мотора!При мах. U/min., а это 2700 U/min. (DB601E) и 2600 U/min. (DB601N)., мотор вызывал вибрации, которые передовались в конец фюзеляжа, и тем самым приводившие к разрушению хвостовой части с-та. (ака- Leitwerk)!После некоторых тестов 109F эту проблему установили и предотвратили тем, что начали ставить 4-е пластины на Rumpfsektion Nr. 8-9.Т.е. на Sektion, которая была/относилась к Leitwerkssektion (9).На Gustav имелись те же 4-е пластины, но в отличии от 109F, они ставились изнутри.Произвели доработку м-подвески." Изменено 13 февраля 2015 пользователем JGr124_Barakuda 1
SAS_47 Опубликовано: 13 февраля 2015 Опубликовано: 13 февраля 2015 (изменено) При наличии доки на радиаторы и давление в системе. Можно будет оценить теплоемкость системы охлаждения самостоятельно. Без навязчивых и безграмотных мурзилок второго сорта. Сравнить, например, с ВК107, который безумно грелся. Это любая бабушка во дворе скажет. Изменено 13 февраля 2015 пользователем SAS_47
Rossi Опубликовано: 13 февраля 2015 Опубликовано: 13 февраля 2015 (изменено) а почему не последние страниц двадцать-тридцать? потому-что ничего не меняется..., что на Сухом, что здесь..у народа циклические обострения с периодичностью в 2-3 страницы... да и захожу я очень эпизодически... 1. "все что советское - говно: двигатели - перегревались и плевались маслом, обшивка - облазила, плексиглас был вырвиглазно непрозрачный. Немедленно сделайте так в игре и мы будем играть в онлайне против никого, потому что никто на советах летать не будет". 2. немцы все врут. ну что за хрень - наддув маленький, расход низкий, мощность сумасшедшая. откуда? .... 5. мимоходом про лимиты а сейчас вообще полный крейз начался: фашики, коммуняки... только про сионистов пока не хватает. в общем я очень удивлен, почему тема до сих пор не снесена в курилку. согласен... многие из тем начинаются вполне нейтрально, и остаются таковыми, пока оппоненты как-то аргументировано беседуют, с цифрами и т. п. .. Я считаю это вполне нормальным, когда каждая из сторон ковыряется в ТТХ пытаясь найти (не)соответствия и у себя у оппонентов. Но, как только у кого того сносит крышу, эмоции напрочь выключают думалку, причем массово... Изменено 13 февраля 2015 пользователем Rossi 1
=TrSh=AlexVVV Опубликовано: 13 февраля 2015 Опубликовано: 13 февраля 2015 Автор M.Rausch; На сегоднящний день нету не одного документа, который подтвеждал бы о том, что проблема с блокировкой 601N/601E моторов была вызвана самими моторами. Т.е. их неисправностями, не доведёными до фронтовых условий качеством и т.д. Далее; нету не одного мне известного документа, который говорит о не исправности работы серийных 601N/E моторов. уже писал - ограничение на 1.42 ф4 было связано с разрушением хвостовой части самолета от повышенной вибрации, конструкция была усилена и ограничение снято В данном случае что имеется ввиду под блокировкой? Механическая блокировка возможности увеличить наддув до 1,42 или то самое временное ограничение данного режима?
Rossi Опубликовано: 13 февраля 2015 Опубликовано: 13 февраля 2015 оффтоп. У нас очень разные впечатления. Все эти впечатления равноценны, т.е. равны 0 без док. А про сим я уже давно не пишу. я то же... и если ты не заметил , свои выводы фактически не выкладывал, только цитаты...

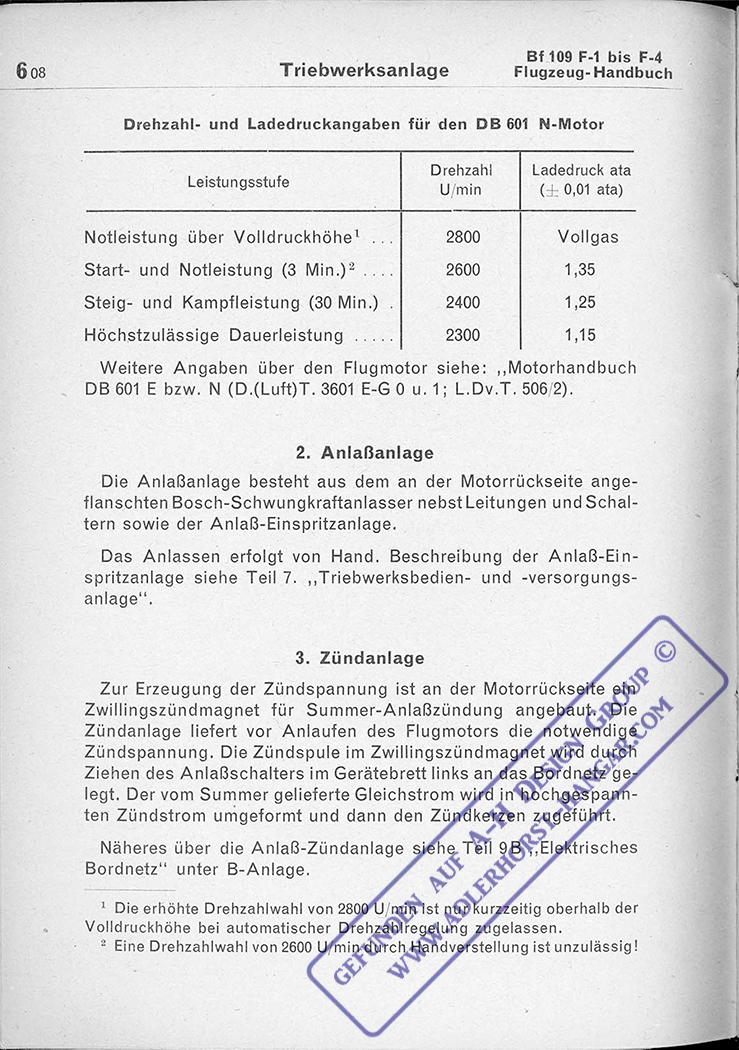

JGr124_Barakuda Опубликовано: 13 февраля 2015 Опубликовано: 13 февраля 2015 (изменено) В данном случае что имеется ввиду под блокировкой? Механическая блокировка возможности увеличить наддув до 1,42 или то самое временное ограничение данного режима? "На Bf109 был механически блокирован мотор до Ноября 1941, и это датированно в HB Bf109F, Teil9A Nov.1941. , там же в ответе есть. после конструкцию усилили, режим разрешили, блокировку сняли, ни в одном из документов 1 минуты нет, ее придумали разработчики в начале взяв непонятно откуда, а потом сославшись на двигатель 601F, который похож на Е, но отличается степенью сжатия. В ханбуке на ф4 стоит прочерк на время на данный режим и в конце таблиц ссылка "Дополниптельные указания по авиадигателю смотри в моторханбуке..." http://forum.il2sturmovik.ru/uploads/monthly_02_2015/post-970-0-19236600-1423502786.jpg http://forum.il2sturmovik.ru/uploads/monthly_02_2015/post-219-0-04359800-1423556882.jpg частью моторханбука является раздел о ремонте, где указаны 5 минут прогона на 1.42 на земле вывод - что если не указано время в ханбуке на ф4. то берем время указанное, на котором самолет прогонялся и двигатель не страдал - разработчики с этим не согласны, уверяют что это стенд с кучей радиаторов, хотя в других обсуждениях уверяют что движок на 1.42 ломался не от перегрева ))). а воз и ныне там Изменено 13 февраля 2015 пользователем JGr124_Barakuda 1

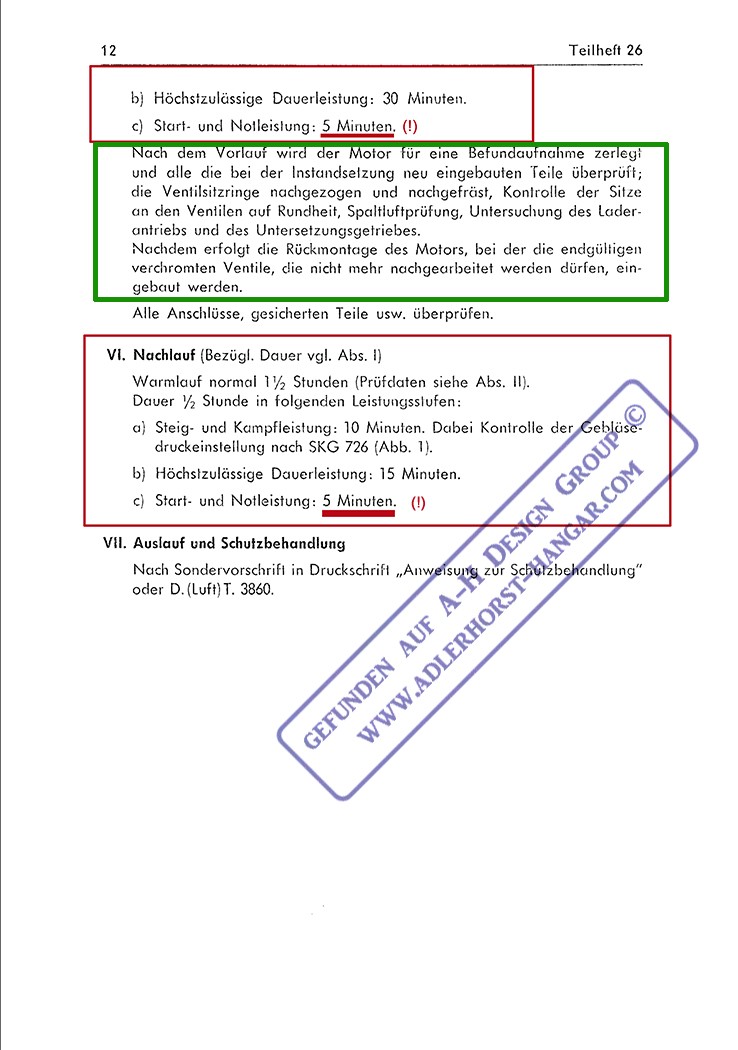

SAS_47 Опубликовано: 13 февраля 2015 Опубликовано: 13 февраля 2015 (изменено) на 1.42 ломался не от перегрева ))). а воз и ныне там 5минут на земле, на полной мощности, т.е. практически без охлаждения. Дас ист фантастиш. Ан2 только 15секунд взлётный/20 секунд номинал при опробывании двигателя на земле. По РЛЭ. Изменено 13 февраля 2015 пользователем SAS_47
JGr124_Barakuda Опубликовано: 13 февраля 2015 Опубликовано: 13 февраля 2015 (изменено) 5минут на земле, на полной мощности, т.е. практически без охлаждения. Дас ист фантастиш. Ан2 только 15секунд взлётный/20 секунд номинал при опробывании двигателя на земле. По РЛЭ. Хорошо, пускай это будет стенд с охлаждением, все равно двигатель работает 5 минут на 1.42 ата, ведь разрушение двигателя происходит не от перегрева по теории некоторых товарищей и в игре он ламается не по перегреву, а: время - берется как референсная точка, а моделирования "ломания" происходит механизмами модели двигателя (трение и т.п.) далее его заявление в отказе: Только вот одно но - "уши" 5-ти минутного ограничения - растут из хандбуха по ремонту двигателей серии E-G (т.е. для всех трех типов - не так ли?) на испытательном стенде. А ограничение на 1 минуту - указанно в хандбухе для Me-210A-1 т.е. для двигателя установленного на самолете. Вот именно на самолете! на конкретном самолете с его весом, планером, вибрациями и т.д! и для 210А они кокретно в ханбуке на самолет написали 1мин! и наверно если бы было нужно на ф4 меньше 5 минут с привязкой к самолету, то указали бы временное ограничение! как везде указывают! а они поставили прочерк, значит 5 минут, как по движку без учета привязки к самолету т.к. не было причин ограничивать меньше 5 минут!!! http://s7.hostingkartinok.com/uploads/images/2014/09/de2945b68521f00c256a4b7a72a4a486.jpg Изменено 13 февраля 2015 пользователем JGr124_Barakuda
=M=PiloT Опубликовано: 13 февраля 2015 Опубликовано: 13 февраля 2015 Если двс разрушается от продолжительной работы на несколько завышенных оборотах то самая вероятная причина - перегрев ,но не воды и масла ,а поршня,колец ,головы ,клапанов.....там темпер в десятки раз выше чем т воды и это число очень динамично в обе стороны ,на температуре воды и масла этого не будет так заметно ,т к объем и площадь перегретой части малы и время состояния перегрева коротко ,хоть и темп оч боьлшая. Это такие кратковременные скачки ,взрывы. То что написал не значит что конкретно ла5 или ф4 могли или не могли преодолевать тот или иной режим. 2
Gil--- Опубликовано: 13 февраля 2015 Опубликовано: 13 февраля 2015 5минут на земле, на полной мощности, т.е. практически без охлаждения. Дас ист фантастиш. Ан2 только 15секунд взлётный/20 секунд номинал при опробывании двигателя на земле. По РЛЭ. Всего 15 секунд на полной мощности, фигня какая-то. У мессера 5 минут на 1.42 при опробывании двигателя на стенде. По оригинальным документам.
alex_bel Опубликовано: 13 февраля 2015 Опубликовано: 13 февраля 2015 Английская фирма Хаукер запустила в серию истребитель Тайфун . Так вот , из 145 первых серийных машин более 130 в первые два месяца либо попали в аварию, либо имели летное происшествие по причине ненадежной работы техники. Сумрачный гений арийцев так и не смог победить пожары двигателей на Не-177. Если пороешь в сети, то найдешь инфу по массовым дефектам двигателей DB. Примеров масса у всех, и у амеров, и у джапов. Все имели дефекты, все с ними боролись. А на 177 сколько движков-то стояло? Причем тут сумрачный гений арийцев у тех же амеров и саксах и германцев лтх прототипов=лтх серийных машин, а у нас с этим большие проблемы были. Чё вы моду взяли передергивать и разный тип дефектов в один ряд ставить. У них что обшивка отлетала краски стремные были - нету об этом никаких упоминаний. Не о дефектах даже говорить можем, а о несоотвествии лтх прототип-серия. Даже технология сборки на разных заводах отличалась самолеты разные были. Стандарта единого по технологии не было. Вот от этого все проблемы. На пустом месте ,чё вой-то поднимать сразу. Самое глупое в теме про лимиты двигла,вбрасывать про качество и тупо троллить,рассказывая как наши самолеты рассыпались на взлете.Так что угомонись,жир с тебя так и прет ты лучше на себя глянь, что с тебя в данный момент прет - писать не буду.... 1
bellkin Опубликовано: 13 февраля 2015 Опубликовано: 13 февраля 2015 Всего 15 секунд на полной мощности, фигня какая-то. У мессера 5 минут на 1.42 при опробывании двигателя на стенде. По оригинальным документам. Систему охлаждения и маслосистему стенда картинку или схемку будьте добры показать . Для расширения эрудиции . И как-бы напомню что 105ПФ на стенде на максиуме непрерывно более десяти часов гоняли , чисто для справки .
SAS_47 Опубликовано: 13 февраля 2015 Опубликовано: 13 февраля 2015 (изменено) На Курфюрсте http://kurfurst.org/Tactical_trials/109G2_britg2trop/MET-109Gtrop_WdimPerf.html Указаны охлаждающие поверхности радиатора 125кв.футов - 11.25кв.м. Если это правда, то охлаждающая поверхность в 22кв.м против 38/51 кв.м Яков105/107. Это совсем нездоровый прикол. Изменено 13 февраля 2015 пользователем SAS_47
Gil--- Опубликовано: 13 февраля 2015 Опубликовано: 13 февраля 2015 Систему охлаждения и маслосистему стенда картинку или схемку будьте добры показать . Для расширения эрудиции . И как-бы напомню что 105ПФ на стенде на максиуме непрерывно более десяти часов гоняли , чисто для справки . Дык я ж не против. Я просто связи не уловил между теми 15 секундами у Ан-2 и 5 минутами у ДБ-601, почему одно - фантастика на основании другого и почему именно в таком направлении. Почему не усомниться в обоснованности 15-секундного ограничения Ан-2 на основании 5-минутного у мессера, если уж предполагается, что тут есть взаимосвязь. На Курфюрсте http://kurfurst.org/...p_WdimPerf.html Указаны охлаждающие поверхности радиатора 125кв.футов - 11.25кв.м. Если это правда, то охлаждающая поверхность в 22кв.м против 38/51 кв.м Яков105/107. Это совсем нездоровый прикол. И при этом очевидно, что верна теория, согласно которой справедливо упрощение "при прочих равных", и эффективность системы охлаждения зависит ТОЛЬКО от площади поверхности радиатора. А данные о тепловом режиме работы моторов мессера с того же курфюрста - вражеская пропаганда, так?
SAS_47 Опубликовано: 13 февраля 2015 Опубликовано: 13 февраля 2015 (изменено) 1.Это влияние отсутствия охлаждения на 5минутный взлётный / 60минутный номинальный режим АШ62ИР. 2.Не уловил хода мыслей. Изменено 13 февраля 2015 пользователем SAS_47
Gil--- Опубликовано: 13 февраля 2015 Опубликовано: 13 февраля 2015 По поводу радиатора кстати можно зайти еще с другой стороны - сопоставить тот факт, что ДБ выдают бОльшую, чем теоретически должны при условии равного с М-105 КПД мощность, и то, что мотору хватало радиатора меньшей площади (допустим, что только от этого его теплоотдача и зависит), с законом сохранения энергии, согласно которому энергия сгоревшего топлива идет на полезную работу и в тепло. И получим замечательную непротиворечивую картину, в которую укладывается и бОльшая мощность ДБ-601 и при этом меньшее тепловыделение .
SAS_47 Опубликовано: 13 февраля 2015 Опубликовано: 13 февраля 2015 (изменено) Хотите сказать, что тепловое кпд DB605 в два раза выше,чем у М105 при практически одинаковых размерах цилиндров и прочих параметрах. И половина тепла топлива не уходит через радиатор. На чём основан такой посыл? Изменено 13 февраля 2015 пользователем SAS_47
jidjo Опубликовано: 13 февраля 2015 Опубликовано: 13 февраля 2015 - писать не буду.... Вот это правильно,ничего не пиши,дай спокойно тему почитать без твоих туговатых вбросов про отлетающую общивку 3
Gil--- Опубликовано: 13 февраля 2015 Опубликовано: 13 февраля 2015 (изменено) Хотите сказать, что тепловое кпд DB605 в два раза выше,чем у М105 при практически одинаковых размерах цилиндров. И половина тепла топлива не уходит через радиатор. На чём основан такой посыл? Ну прям в два это вряд ли, конечно. А так я все о том же - мы берем теорию, принимаем ряд допущений, получаем некий результат, расходящийся с имеющимися данными и... почему-то объявляем неправильными данные, а не начинаем сомневаться в корректности допущений теории. В данном случае допущений два: равный КПД моторов (включая все, что на них навешано) и зависимость производительности системы охлаждения только от площади поверхности радиаторов. И два варианта объяснения того, почему основанные на этом расчеты не сходится с данными из документов: 1. значимо некорректны допущения 2. все врут И мне больше нравится первый. Изменено 13 февраля 2015 пользователем Sch.G.1_Gil---
bellkin Опубликовано: 13 февраля 2015 Опубликовано: 13 февраля 2015 Эффективность радиатора можно поднять только повышением температуры теплоносителя , ближайший пример спит , на воде он работать не сможет совсем , на чрезвычайных режимах температура гликолевого теплоносителя до 135* , но уменьшение площади радиатора таким методом сразу создаёт массу попутных проблем начиная с более термостойких сальников и заканчивая более высокооктановым бензином , маслом стойким к коксованию и качеству свечей . 1
SAS_47 Опубликовано: 13 февраля 2015 Опубликовано: 13 февраля 2015 (изменено) Эта теория называется "теория ДВС". Мы ещё с тепловым кпд не разобрались, можно пока механический кпд не трогать. По теории тепловой кпд зависит в основном от степени сжатия. У М105 степень сжатия 7.1:1, у DB605 тоже около 7. Укажите, где у DB605 выше тепловой кпд в два раза. (Индикаторная мощность.) Изменено 13 февраля 2015 пользователем SAS_47
Gil--- Опубликовано: 13 февраля 2015 Опубликовано: 13 февраля 2015 Эта теория называется "теория ДВС". Мы ещё с тепловым кпд не разобрались, можно пока механический кпд не трогать. По теории тепловой кпд зависит в основном от степени сжатия. У М105 степень сжатия 7.1:1, у DB605 тоже около 7. Укажите, где у DB605 выше тепловой кпд в два раза. (Индикаторная мощность.) Нигде. А какой смысл говорить об индикаторной мощности, если в справочниках указывается мощность на валу двигателя, полученная после всех механических потерь в нем? У вас есть данные по индикаторной мощности ДБ601/605 и М-105?
SAS_47 Опубликовано: 13 февраля 2015 Опубликовано: 13 февраля 2015 (изменено) Нигде. А какой смысл говорить об индикаторной мощности, если в справочниках указывается мощность на валу двигателя, полученная после всех механических потерь в нем? У вас есть данные по индикаторной мощности ДБ601/605 и М-105? При одинаковых наддувах и оборотах они практически одинаковые. 1050мм.рт.ст =1.428ат.а А какое тепло утилизирует радиатор? Изменено 13 февраля 2015 пользователем SAS_47
Gil--- Опубликовано: 13 февраля 2015 Опубликовано: 13 февраля 2015 А какое тепло утилизирует радиатор? Которое ему передает рубашка охлаждения блока цилиндров, в него, в числе прочего входит тепло, полученное трением движущихся деталей мотора, зато не входит тепло, улетающее в выхлопную трубу. Т.е. ставить знак равенства между потерями, составляющими отличие теплового КПД от единицы, и теплом, достающимся водорадиатору, как-то странно
SAS_47 Опубликовано: 13 февраля 2015 Опубликовано: 13 февраля 2015 (изменено) Хорошо. Так почему у практически одинаковых двигателей, двигатель с меньшими радиаторами не перегреется дольшее время? Изменено 13 февраля 2015 пользователем SAS_47
Finn Опубликовано: 13 февраля 2015 Опубликовано: 13 февраля 2015 ув.тов. "помидоры" за последние несколко страниц вы покрыли себя просто несмываемым позором - мне даже обидно как то за вас. вы на полном серьёзе верите в то что "наш" мотор может 100 часов на номинале, а вот "плохой" мотор не может "патамуштамарамушта" - парни вы выдаёте желаемое за действительное.
Gil--- Опубликовано: 13 февраля 2015 Опубликовано: 13 февраля 2015 Хорошо. Так почему у практически одинаковых двигателей, двигатель с меньшими радиаторами не перегреется дольшее время? Например, потому что меньший радиатор лучше продувается, а двигатель работает с меньшими механическими потерями.
SAS_47 Опубликовано: 13 февраля 2015 Опубликовано: 13 февраля 2015 Например, потому что меньший радиатор лучше продувается, а двигатель работает с меньшими механическими потерями. Это уже сова.
Gil--- Опубликовано: 13 февраля 2015 Опубликовано: 13 февраля 2015 Ничем не хуже предположения о том, что всё не так, как на самом деле.

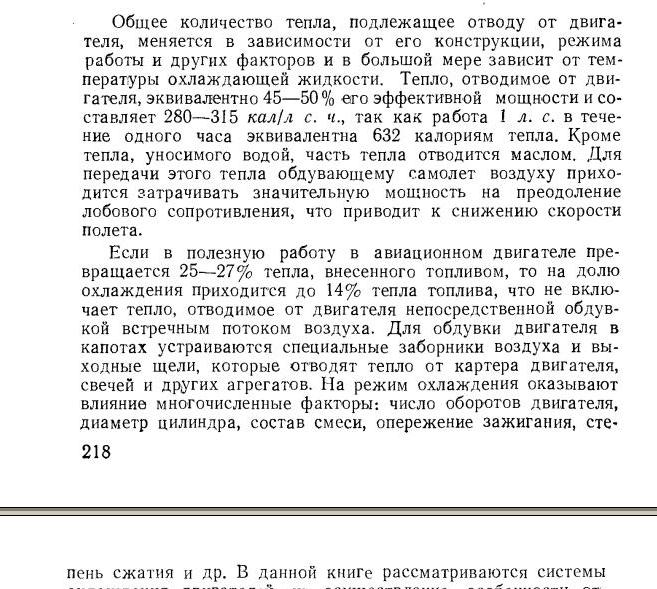

SAS_47 Опубликовано: 13 февраля 2015 Опубликовано: 13 февраля 2015 (изменено) Какое предположение? Парни давно подсчитали. Через радиатор надо вывести 300кал/л.с. час. Чистый гликоль отличается, а смесь гликоля с водой 50/50 почти ничем не отличается от чистой воды. Вода даже лучше принимает и передаёт тепло. С какого хрена Мессу 5 мин взлётных заряжать? Я уже и в 1 минуте сильно сомневаться начал. Изменено 13 февраля 2015 пользователем SAS_47
JGr124_Barakuda Опубликовано: 13 февраля 2015 Опубликовано: 13 февраля 2015 а вам не приходило в голову что конструкторы поумнее вас проектировали, рассчитывали, испытывали и.д. все системы и охлаждение двигателя в том числе и вы что собрались делать? ловить их якобы за руку? искать в их расчетах ложь? это как школьник учит проффесора, смешно. Сяс ты хоть один самолет рассчитал с нуля, хотя бы как диплом?
