Нужен маэстро отвёртки и паяльника в Москве.

[Magenta]

12 часов назад, Sharky42 сказал:

Шток для настульного варианта длинноват, буду укорачивать.

Изолента не правильная, должна быть синяя



Если в JoyTets-е кнопки с ручки VKB видны и отрабатывают, то надо почистить файлик (не помню как называется, что то там про устройства ввода, обычный текстовый фал где прописаны все устройства)  в IL2, когда много устройств то там иногда образуется бардак с ИД-никам джоев

[Vumpel18]

39 минут назад, Sharky42 сказал:

А где там ось твиста?

...  а в самой ручке ни одного. И даже свободного гнезда для z-оси не видно.

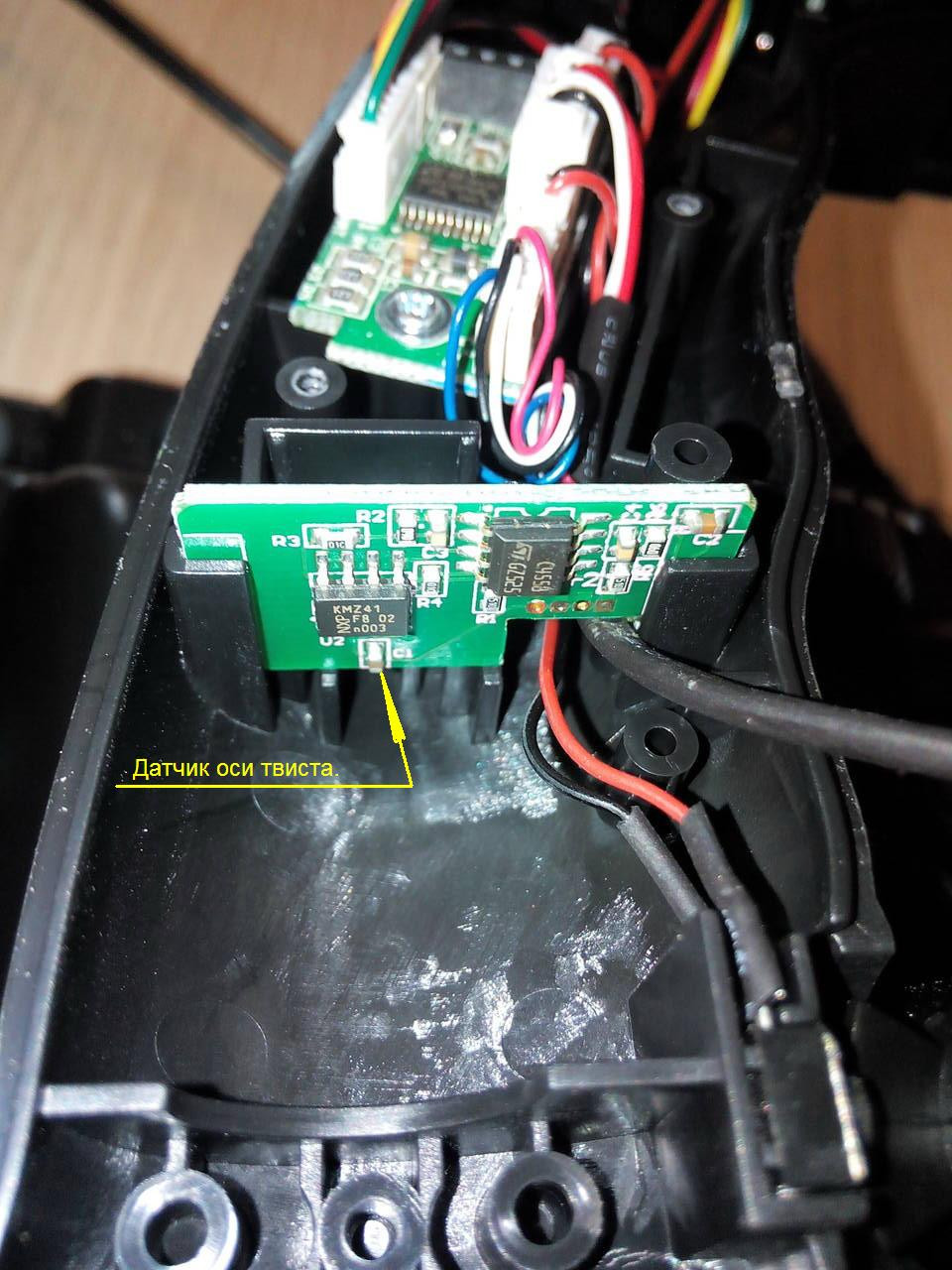

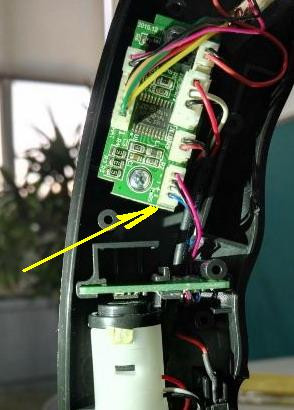

На своём обычном месте. См. желтым цветом.

Может Вам гранаты не той системы продали ?

Изменено 3 июля 2019 пользователем Vumpel18

[Sharky42]

9 minutes ago, Vumpel18 said:

На своём обычном месте. См. желтым цветом.

Может Вам гранаты не той системы продали ?



Этой платы и датчика в мой ручке вообще не было. Возможно, "всё украли до нас" ?



И он даже теоретически не мог бы работать в моей ручке, там железный элемент крепления, который с тремя контактами, имеет внутри конструкцию, не допускающую никаких поворотов.



Посмотрел на вайте ВКБ характеристики - так и должно быть:



Особенности:

• Адаптированная копия РУС KG12 с возможностью замены.
• Точный металлический загрузочный механизм с заменяемыми пружинами и кулачками.
• Оси крена, тангажа (твист отсутствует)
• Ось газа
• Надежная конструкция
• Металлическое утяжеленное основание
• Резиновые ножки для лучшей фиксации
• 4 отверстия М4 для жесткой фиксации джойстика на столе или в кокпите

Изменено 3 июля 2019 пользователем Sharky42

[Vumpel18]

О ручке с какого Гладиатора идёт речь ?

Если Вам достались остатки от версии Pro тогда Вы правы.

Скрытый текст

Только нужно быть конченным идиотом, чтобы приобрести версию Pro и

выдрать только механику, а остатки отдать кому-то.

Действительно умом Россию не понять.



[Sharky42]

2 minutes ago, Vumpel18 said:

О ручке с какого Гладиатора идёт речь ?

Если Вам достались остатки от версии Pro тогда Вы правы.

  Hide contents

Только нужно быть конченным идиотом, чтобы приобрести версию Pro и

выдрать только механику, а остатки отдать кому-то.

Действительно умом Россию не понять.





У меня точно Pro, и ручка и база.

[Vumpel18]

Об этом читаю впервые.

Ваш текст из первого поста :   ... "  а также ВКБ гладиатор с выпотрошенной механикой, но платы все на месте.  ... " .

О версии Pro нет единого слова.

[Sharky42]

13 minutes ago, Vumpel18 said:

Об этом читаю впервые.

Ваш текст из первого поста :   ... "  а также ВКБ гладиатор с выпотрошенной механикой, но платы все на месте.  ... " .

О версии Pro нет единого слова.



Я в посте ниже уточнил.



В общем, убрал из папки input файл devices.txt, кнопки после переназначения заработали, но исчез фидбэк, хотя в настройках включен. Думаю, послое перетасовки джойстиков инфа теперь уходит не туда.

[Vumpel18]

Копайте сер, копайте.

Изучение материальной части ещё вреда никому не принесло.

Скрытый текст

В правильно поставленном вопросе имеется 50% ответа.

Удачи.

[Sharky42]

26 minutes ago, Vumpel18 said:

Копайте сер, копайте.

Изучение материальной части ещё вреда никому не принесло.

  Hide contents

В правильно поставленном вопросе имеется 50% ответа.

Удачи.



Всё заработало наконец, мерси. Криворукость программеров в рассчет не принял ))



Осталось разобрать этого покемона из изоленты и «сделать красиво».

Изменено 3 июля 2019 пользователем Sharky42

[Vumpel18]

И всё таки остатки Gld именно от обычной версии.

В качестве неоспоримого свидетельства это отсутствие запаяного 2-х pin разъема Shield на плате контроллера.

И ещё, вспоминаем, как именно работал светодиод на базе Gld (часто моргал двумя цветами) всё это свидетельство об поломке или отсутствии физической связи датчика твиста.

В конфигурации прошивки он то был прописан.

Кроме этого датчик твиста скромно был демонтирован предыдущим хозяином и наверное сейчас усердно работает, где-то на оси руля направления каких нибуть педалей.Возможно дожидается аналогичной участи.

Скрытый текст

Мне это писать как-бы не хотелось, но здесь в основном взрослые люди и шило в мешке не утаить.

Давайте быть предельно честными.



[-DED-Ron]

Нет, Юра, это Pro. На фотке в первом посте все видно.

[Vumpel18]

Глаз замылился точно.

Запаянный разъём Shield на плате не увидел.

Беру свои слова обратно.

Петровичу личная благодарность.

[Sharky42]

Разъем Shield есть, я как раз спрашивал, зачем он.

[Vumpel18]

Разобрался.

Скрытый текст

Виной всему невнимательность. Не усмотрел запаянного разъёма и самое главное установочного штока ручки KG12.



[-DED-Ron]

21 час назад, Sharky42 сказал:

Разъем Shield есть, я как раз спрашивал, зачем он.

Только для заземления металлической механики и защиты контроллера.

[Swift_CCCP]

Поясните мне зачем все это городилось?

Если ручка не съемная, то почему не пересадили кнопки на контроллер мелкомягкого?

[Sharky42]

5 hours ago, Swift_CCCP said:

Поясните мне зачем все это городилось?

Если ручка не съемная, то почему не пересадили кнопки на контроллер мелкомягкого?



Ручка съемная. Как доделаю, покажу что и зачем.

[Sharky42]

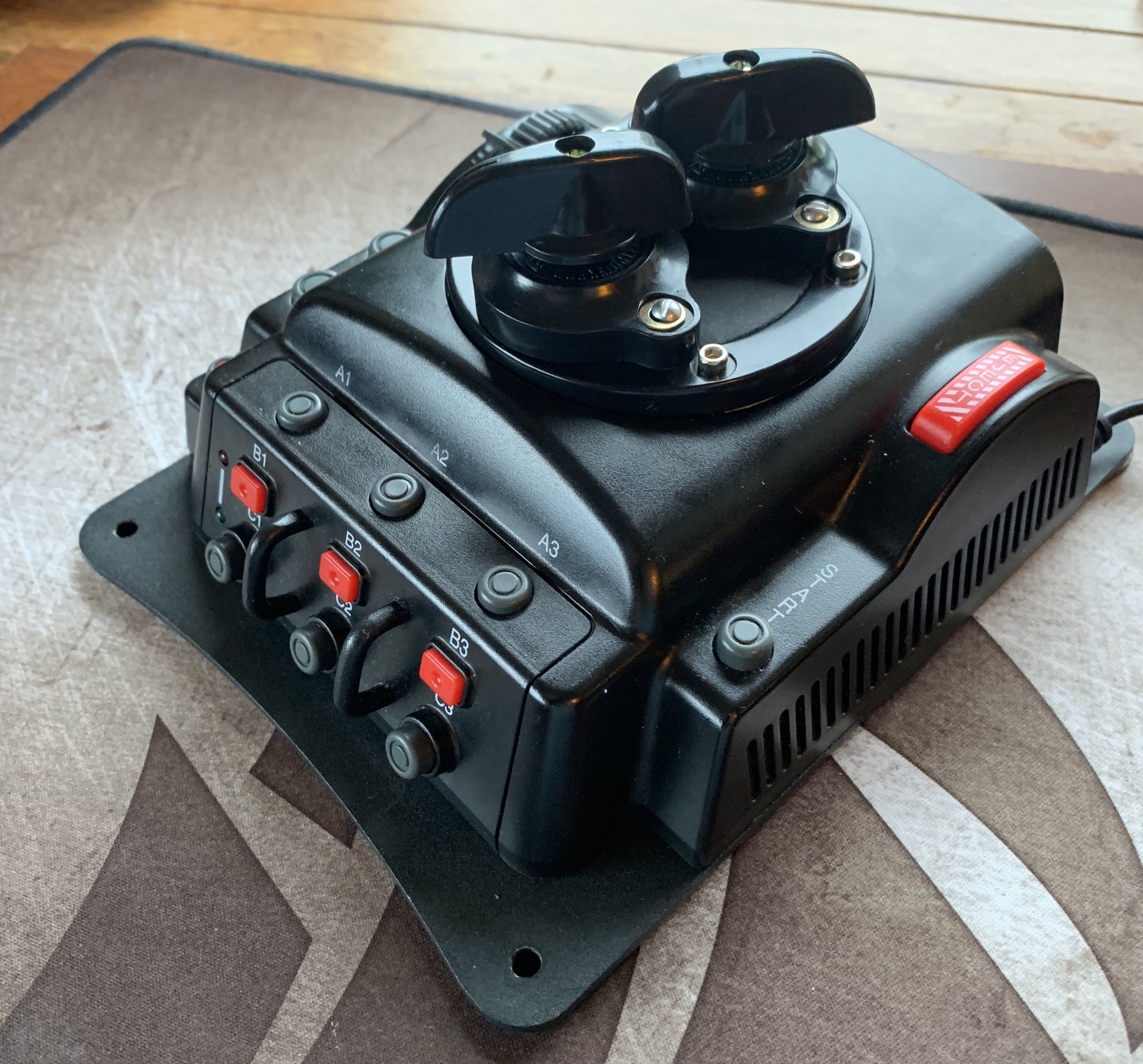

Дабы коробка с контроллером не даром ела свой хлеб, а дюжина кнопок и три оси не простаивали, сделал еще такой вот аутентический авиаприбор. Выбрал в пользу «клювов» в кач-ве крутилок ибо играю в VR, а наощупь они понятнее. Ход 180 градусов.

[=FA=CATFISH]

https://www.youtube.com/watch?v=ir0shwT6hoc



[Sharky42]

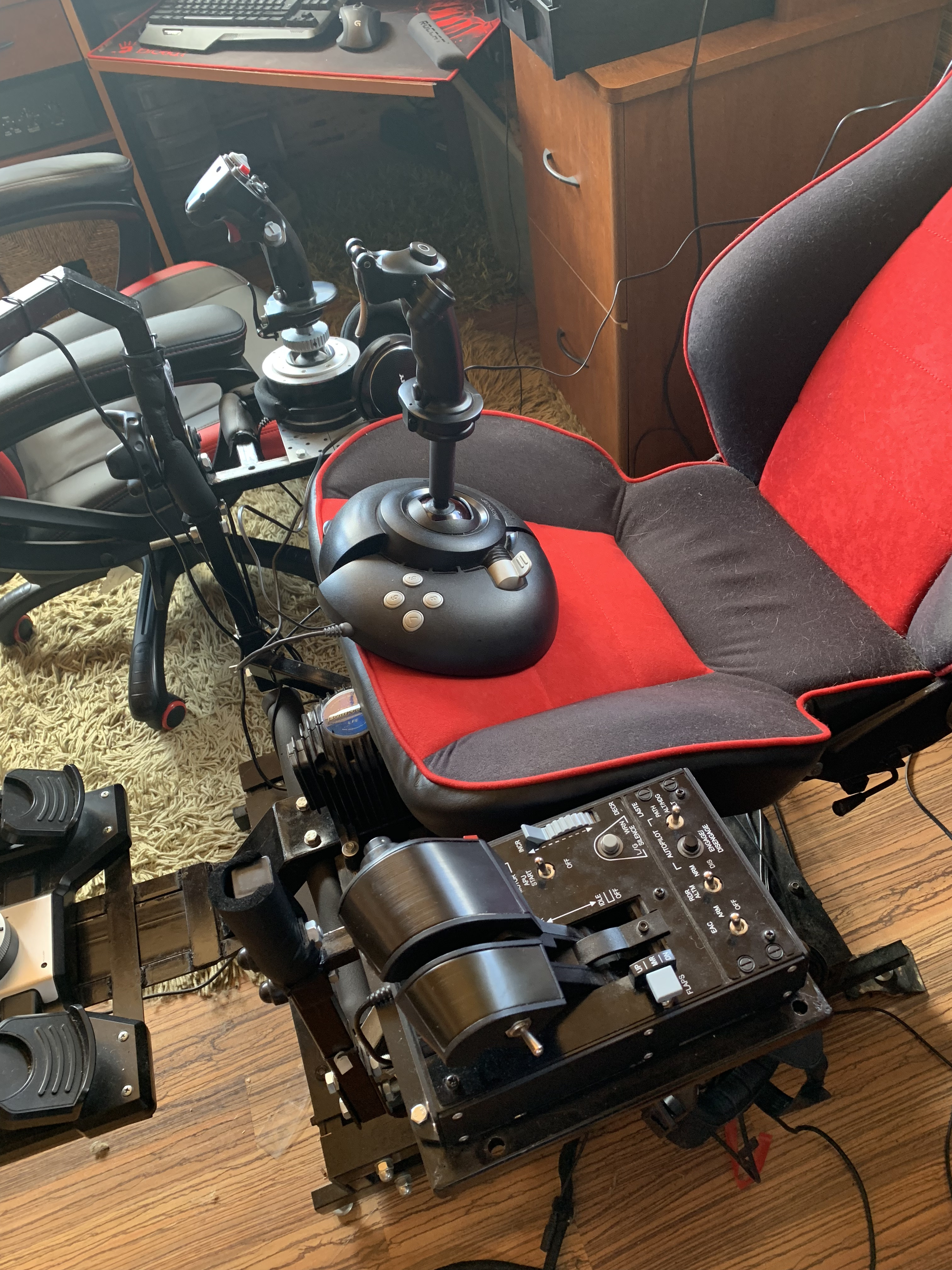

Допилил. Вот такскть отчОт:



Доработкой механики и заменой датчиков занимался не я, это заслуга =FX=Dao. Мне понравилось в джое все, кроме ручки, высоты штока и усилия на обратной связи. Сначала думал просто поменять ручку и добавить резисторов, но купил по случаю за 3000р. Гладиатор про без механики и решил оставить контроллер ВКБ. Но и отказываться от ИК-сенсора не хотелось. В будущем мб сделаю для него еще МЦГ с сенсором.



Пересадил в КГ12 плату от ручки ФФБ, просверлил дырки для диодов, трехконтактный разъем ВКБ и три провода от сенсора напаял на 6pin DIN разъем. В базе от ответного разъема вывел провод для контроллера, который остался в родной коробке (не хотелось терять полезные оси и кнопки).



По механике - оказалось, что верхняя часть штока КГ12 идентична по толщине штоку ФФБ - 14мм. Соответственно, вытащил родную железяку ручки, поставил вместо нее трубку от 14мм анкера, в которой прорезал паз, отогнул лапки, засверлил и привернул на место в точности как родное крепление. Металл на всяк случай и для вящей плотности обул в термоусадку. Подобрал в магазе подходящую трубку из стекловолокна с внутренним диаметром 14мм, прорезал паз для пальца штока ФФБ. Засверлил пару отверстий под купированные саморезы для фиксации, но трубка села так поотно, что пока не вижу смысла мостырить эти самые обрезки саморезов.



На будущее думаю заменить родной неотсоединяемый USB и провод на контроллер портами. Пока порт поставил только на стороне контроллера - не нашел в продаже разъемов с монтажными рамками, шоб «сделать красиво».



Доволен как удав. Цена вопроса, помимо самого ффб и трупика гладиатора - что-то около тыщи. Трубки от анкера и стеклопластика хватит еще на 5 таких.

Изменено 7 июля 2019 пользователем Sharky42

[Sokol1]

7/5/2019 в 1:23 PM, Sharky42 сказал:





Steampunk.

[=M=Abaza]

Подниму тему. Нужен человек который поможет точно прозвонить кнопки и потенциометры. Я лично застрял на прозвоне, осталось прозвонить потенциометр и кнопку, а из проводов осталось только 2 свободных. С электроникой не то чтобы на Вы, а на Ваше Благородие так что варианты типа «там все просто» мне не помогают. Готов подъехать и даже сам все сделать, но только под руководством.

[Vumpel18]

На чём и где именно ?

[=M=Abaza]

16 часов назад, Vumpel18 сказал:

На чём и где именно ?

Юр, ты далеко, а без человека который разбирается у меня не получается.

[Johnet]

03.07.2019 в 04:18, Sharky42 сказал:

По одному 1 ом.

А можно для интересующихся пальцем ткнуть, куда допаиваются (или меняются) сопротивления?

[Sharky42]

4 hours ago, Johnet said:

А можно для интересующихся пальцем ткнуть, куда допаиваются (или меняются) сопротивления?

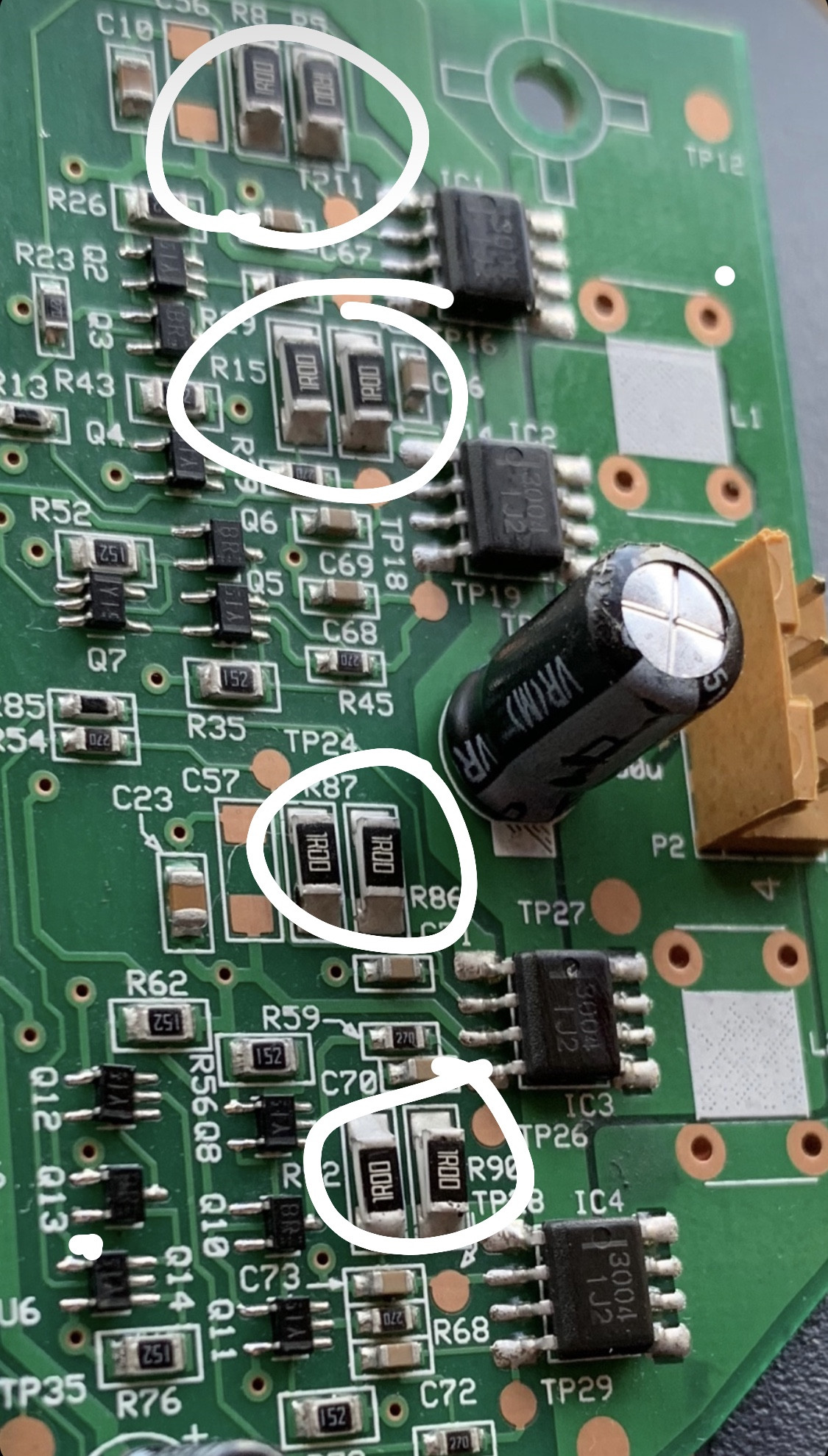

Вот, эти 4 пары.
