Продам 3D печатную кулачковую механику на подшипниках

[Karavan]

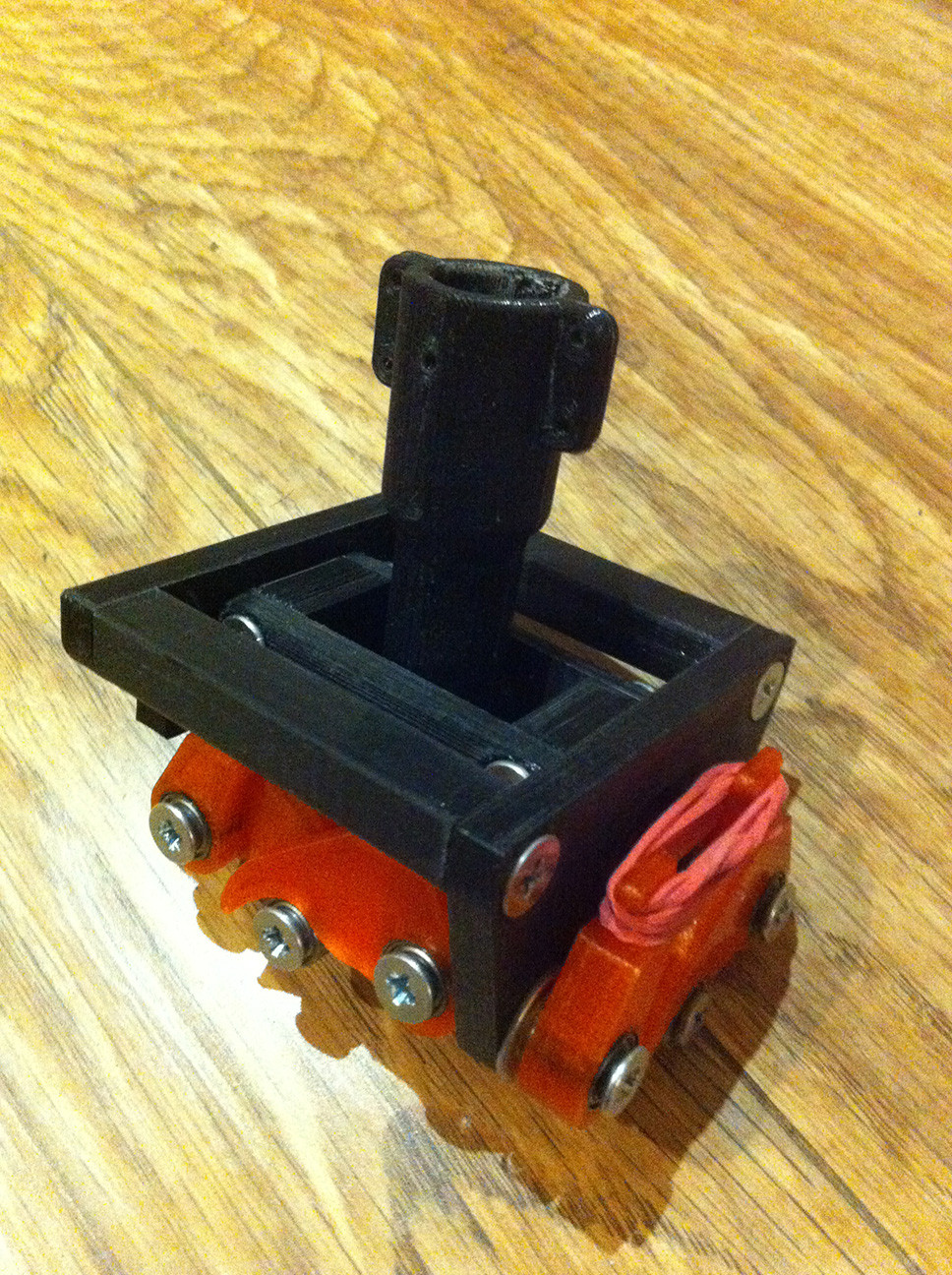

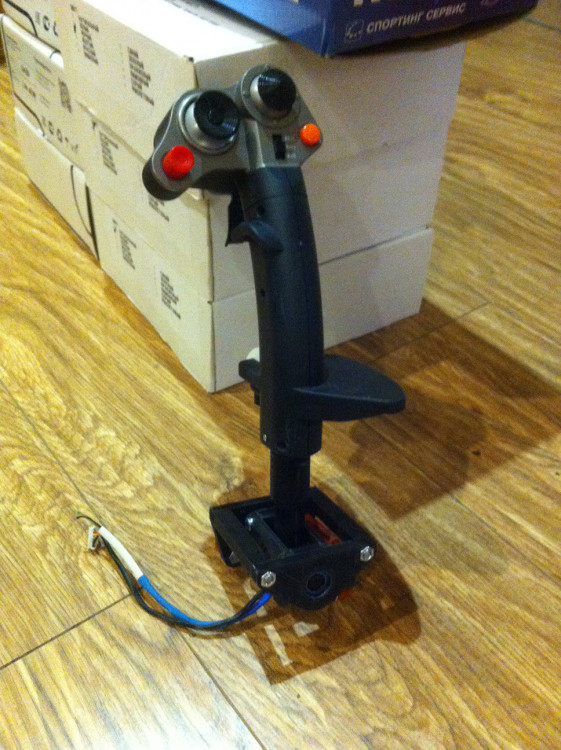

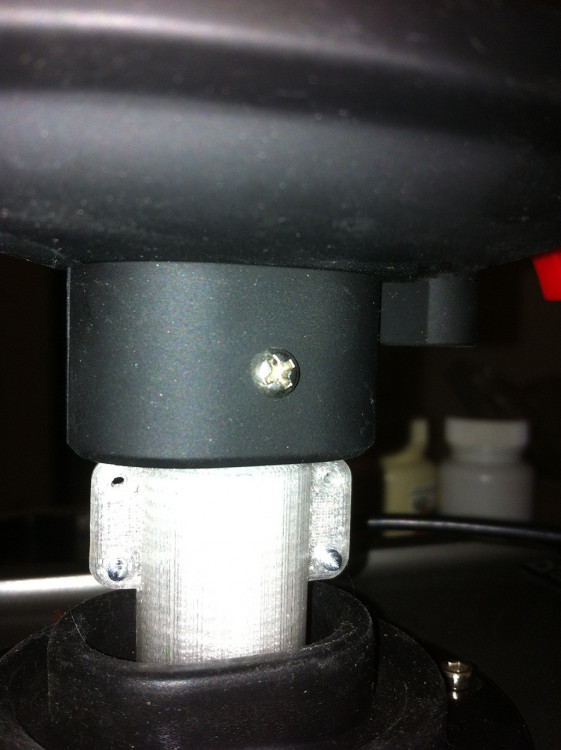

Продам 3D печатную кулачковую механику на подшипниках.

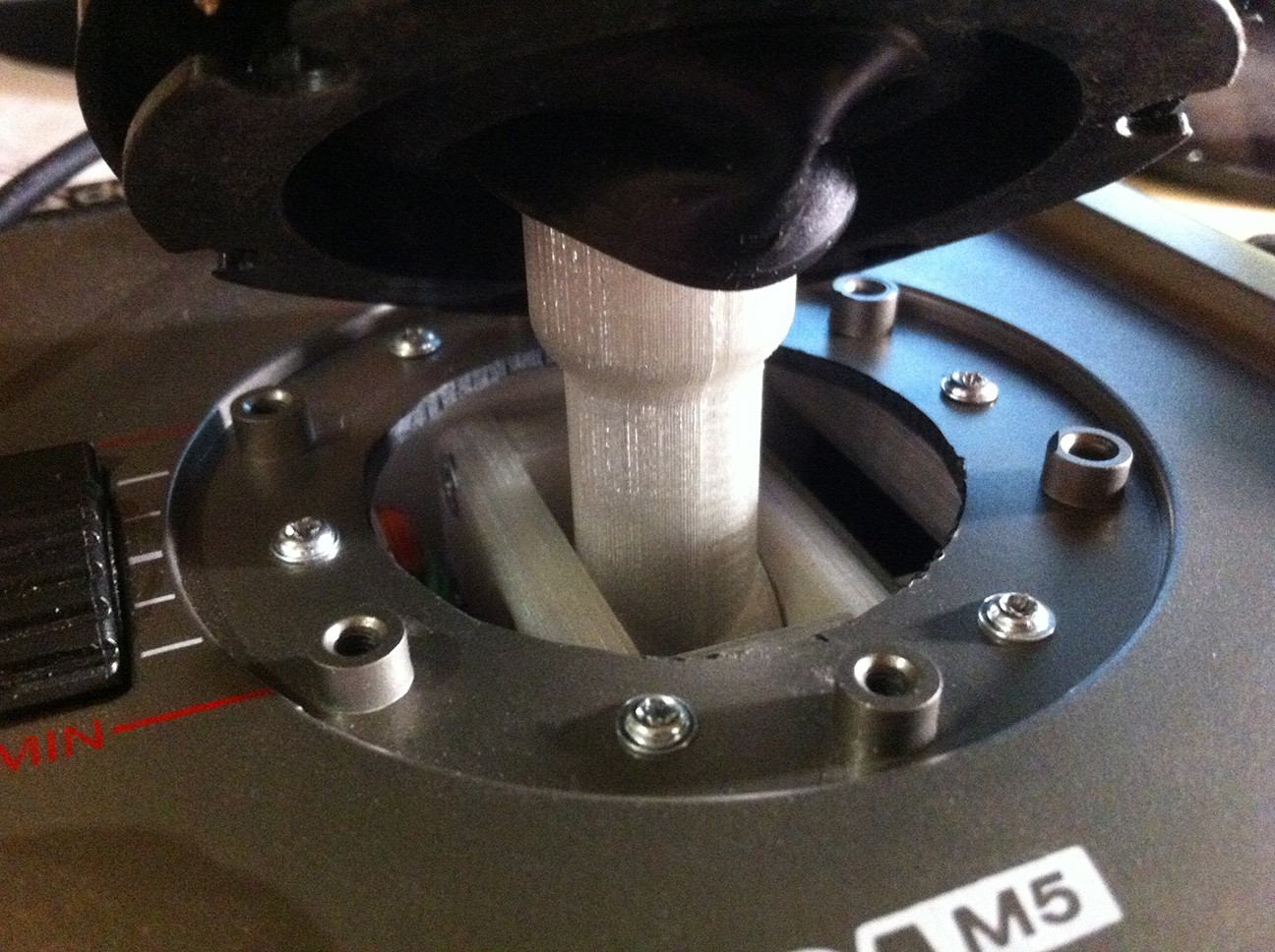

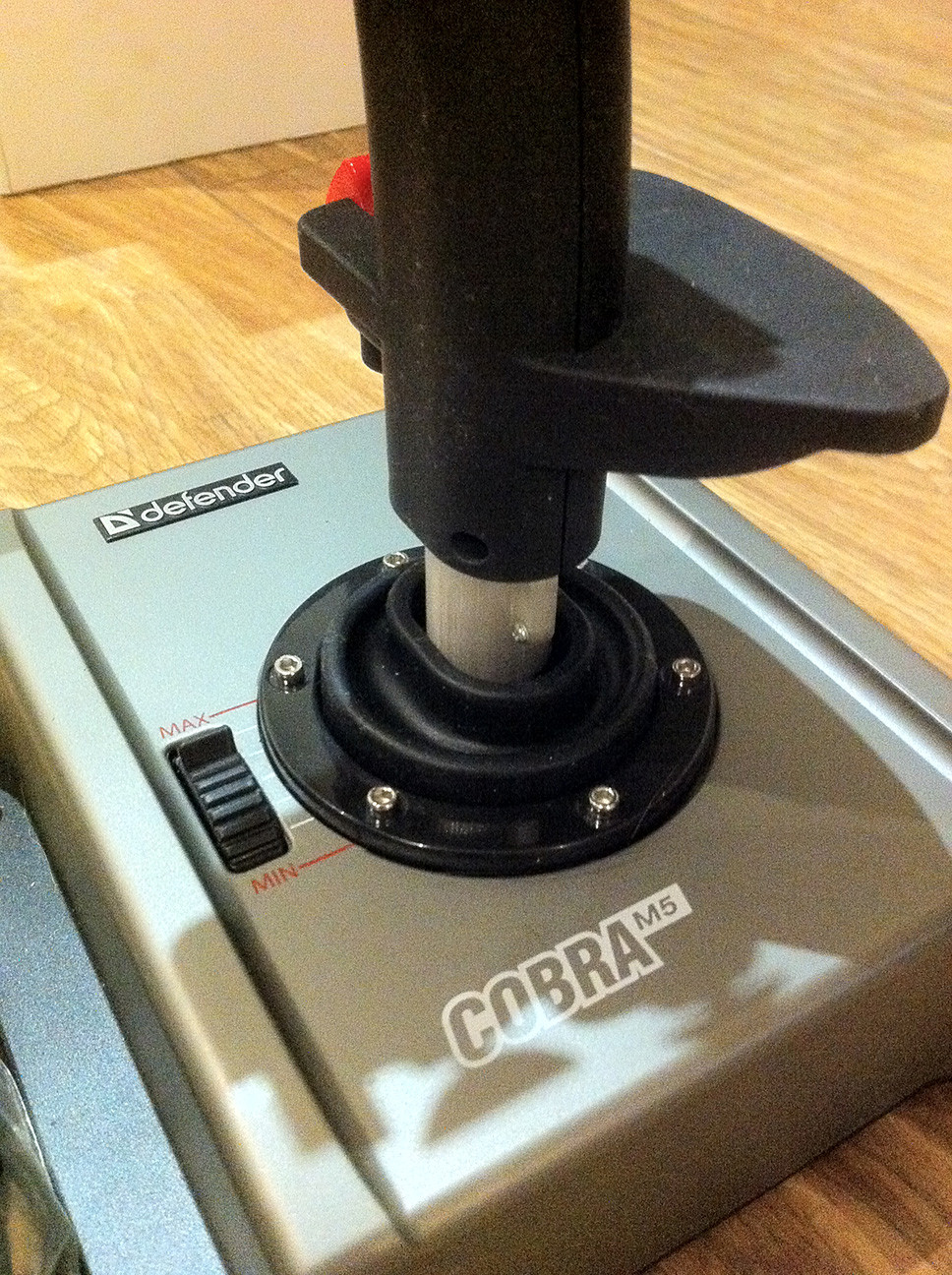

Идеально встает а корпус от Cobra M5 без внешних изменений корпуса.

Ценник - 1000р. + пересыл.



Скрытый текст



[ROSS_TaTaPuH]

Привет мне можешь одну отправить именно под кобру и какие крепежные отверстия как их делать под корпус кобры



[MYCYJIbMAHUH]

Молодец.Отличная работа.

Вопросик,сколько Кобр уже апнули подобным образом?

[Karavan]

15 минут назад, ROSS_TaTaPuH сказал:

Привет мне можешь одну отправить именно под кобру и какие крепежные отверстия как их делать под корпус кобры



В дискорде спишемся!

4 минуты назад, MYCYJIbMAHUH сказал:

Молодец.Отличная работа.

Вопросик,сколько Кобр уже апнули подобным образом?

Апнул себе и другу по скваду, доволен как удав.

Инженерка затянула, работы ведутся, кулачков штук 20 разных видов напечатал.

Сейчас работаю над миниатюризацией, как руки дойдут займусь напольником/подстульником. Поле не паханое)

Крепление "по месту" на те же винты, которые из старой механики выкручиваются.

Скрытый текст



[MYCYJIbMAHUH]

45 минут назад, ROSS_Karavan сказал:

В дискорде спишемся!

Апнул себе и другу по скваду, доволен как удав.

Инженерка затянула, работы ведутся, кулачков штук 20 разных видов напечатал.

Сейчас работаю над миниатюризацией, как руки дойдут займусь напольником/подстульником. Поле не паханое)

Крепление "по месту" на те же винты, которые из старой механики выкручиваются.

  Показать содержимое



Не задумывались над вариантом ось твиста на подшипниках.Я например за то чтобы сохранить ось твиста.

[Karavan]

8 минут назад, MYCYJIbMAHUH сказал:

Не задумывались над вариантом ось твиста на подшипниках.Я например за то чтобы сохранить ось твиста.

У себя ось твиста на педали завел. Сама механика твиста дает люфт(((

Если нужен твист, вопрос одного винта, точнее его отсутствия)))

Скрытый текст



[=FA=CATFISH]

Не увидел может быть, сами оси на подшипниках?

[Karavan]

Штатный кобровский твист, при желании, можно сохранить. Над твистом на подшипниках не думал, без педалей не могу уже)

Хотя, можно покумекать... Напечатать новый шток с посадочными под два подшипника максимально разнесенными по вертикали и все это вкорячить в рукоятку... Надо подумать...

[Bardachok]

и как пластик? шток не страшно печатать? я в азарте, когда нервничаю силумин гну  а тут голову свернуть как нефиг делать. это проза, а так красавчик! принимай заказы на анатомические русы

[Karavan]

В резерве!

Сама механика печатается пластиком PET-G, у него очено большая ударная вязкость, сломать его не реально,) хотя у нас очень талантливые люди есть))) проще с креплений самого корпуса джойстика отодрать с болтами вместе)

[=FA=CATFISH]

19 минут назад, ROSS_Karavan сказал:

Штатный кобровский твист, при желании, можно сохранить. Над твистом на подшипниках не думал, без педалей не могу уже)

Хотя, можно покумекать... Напечатать новый шток с посадочными под два подшипника максимально разнесенными по вертикали и все это вкорячить в рукоятку... Надо подумать...

Свист не надо. Вопрос про подшипники касался осей тангажа и крена

[Karavan]

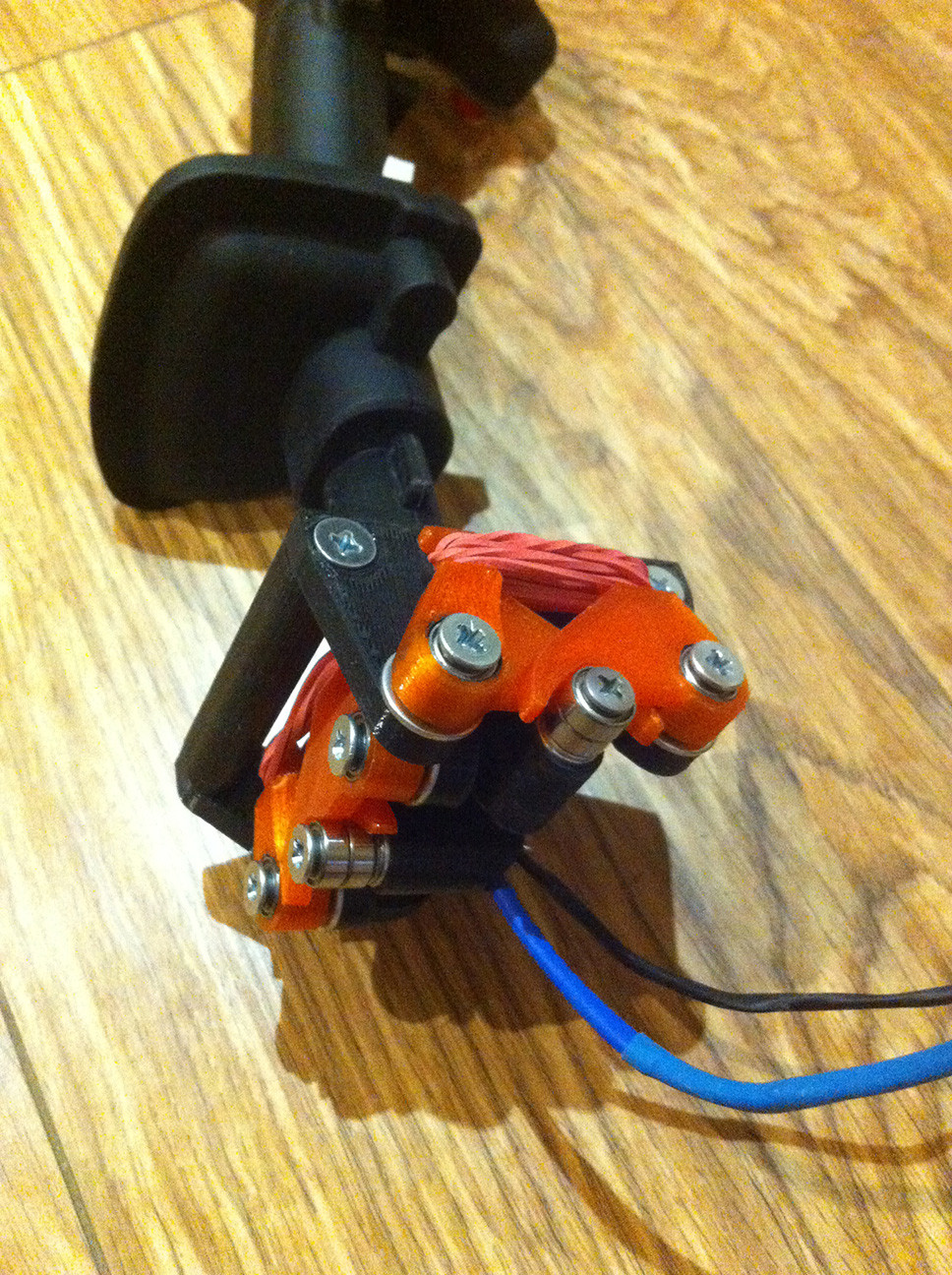

Все на подшипниках.

[hi_ketchup]

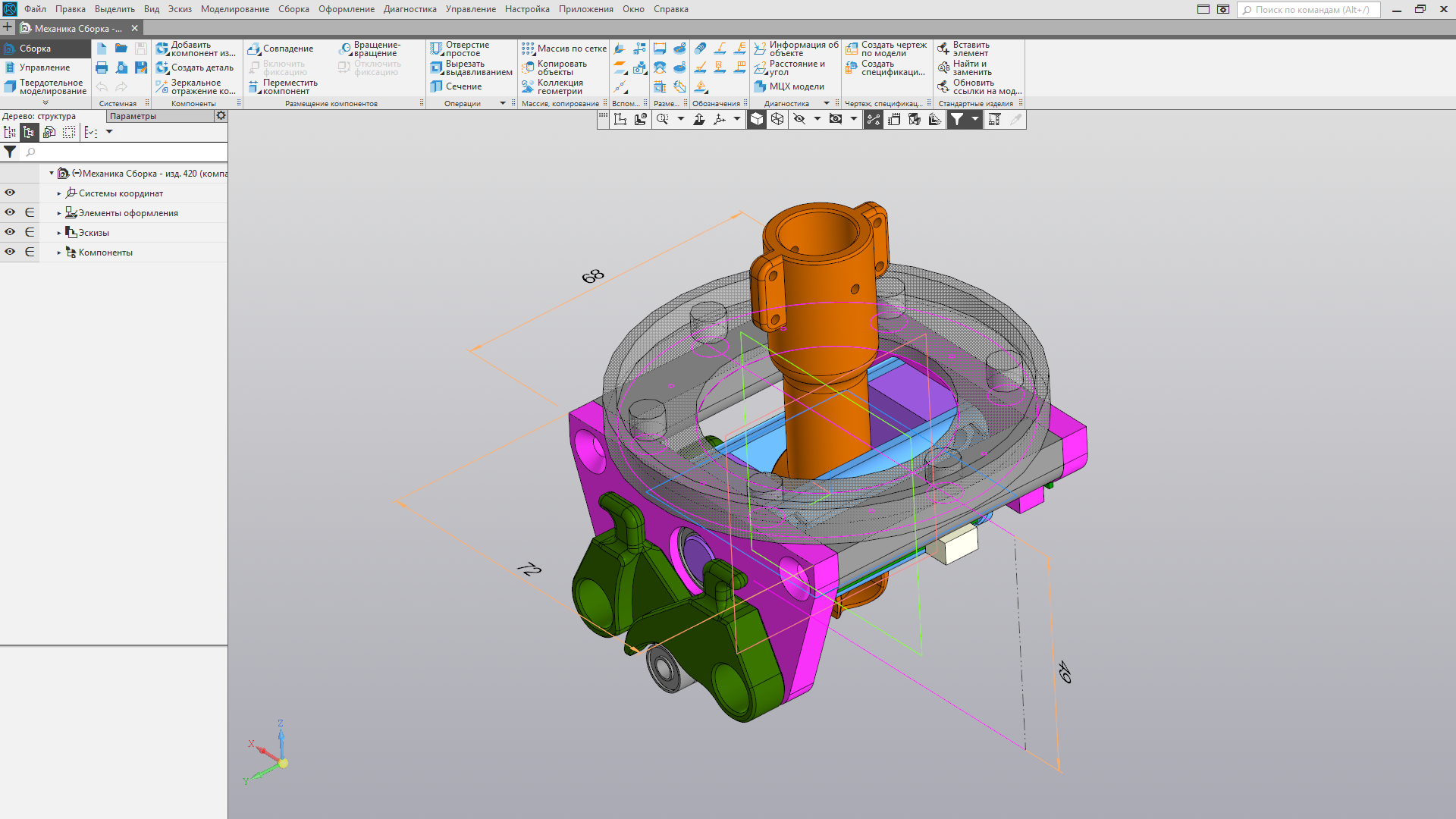

Только за то,  что это все нарисовано в компасе - медаль Автору!


[Karavan]

В Солиде это все тоже отрисованно!) Компас как-то ближе к телу)

[propeler]

https://github.com/o-devices/o-joystick-hdk?files=1



Ребят. Кому надо можете напечатать сами все исходники на гитхабе. Кому надо что поменять расскажу как. Минитюаризировать можно, но есть ли смысл? В корпус кобры влазит, а нагрузка на кулачки с меньшими плечами вырастет. А они и так подвержены износу .

[Karavan]

К сожалению эта механика в корпус Кобры не лезет( нужно всю верхнюю часть срезать. С нее в свое время и пошло увлечение  конструированием. Механику с чистого листа делал, кулачки получились длиннее.

[=FA=CATFISH]

Перенесите тему в раздел "Контроллеры"

[propeler]

Цитата

К сожалению эта механика в корпус Кобры не лезет( нужно всю верхнюю часть срезать)



Ну да у меня влезала с новой панелью.



В любом случае, рекомендую, так как понимаю что за механика и все ее плюсы. Отлетал на такой механике уже дофига времени. Есть VKB Gunfighter, но загруз с двумя кулачками обьективно мне нравиться больше. Легче подобрать профиль и сделать его симметричным.



Дал линку на гитхаб для тех кто хочет поекспериментировать сам, или кому не с руки заказывать из-за того что пересыл будет дороже чем само устройство(увы, есть такие страны  ) А так. Изменяйте, изготавливайте, продавайте, все на ваше усмотрение

[Tylor_56]

Можно фото с магнитами и датчиками?Кобровские от 3-й ревизии возможно использовать?

[=VCC=Ghash34]

Только что, Tylor_56 сказал:

Можно фото с магнитами и датчиками?Кобровские от 3-й ревизии возможно использовать?

их везде можно использовать

[arrowcircle]

Есть ли еще один комплект? Или на крайний случай модельки?

[Karavan]

5 часов назад, Tylor_56 сказал:

Можно фото с магнитами и датчиками?Кобровские от 3-й ревизии возможно использовать?

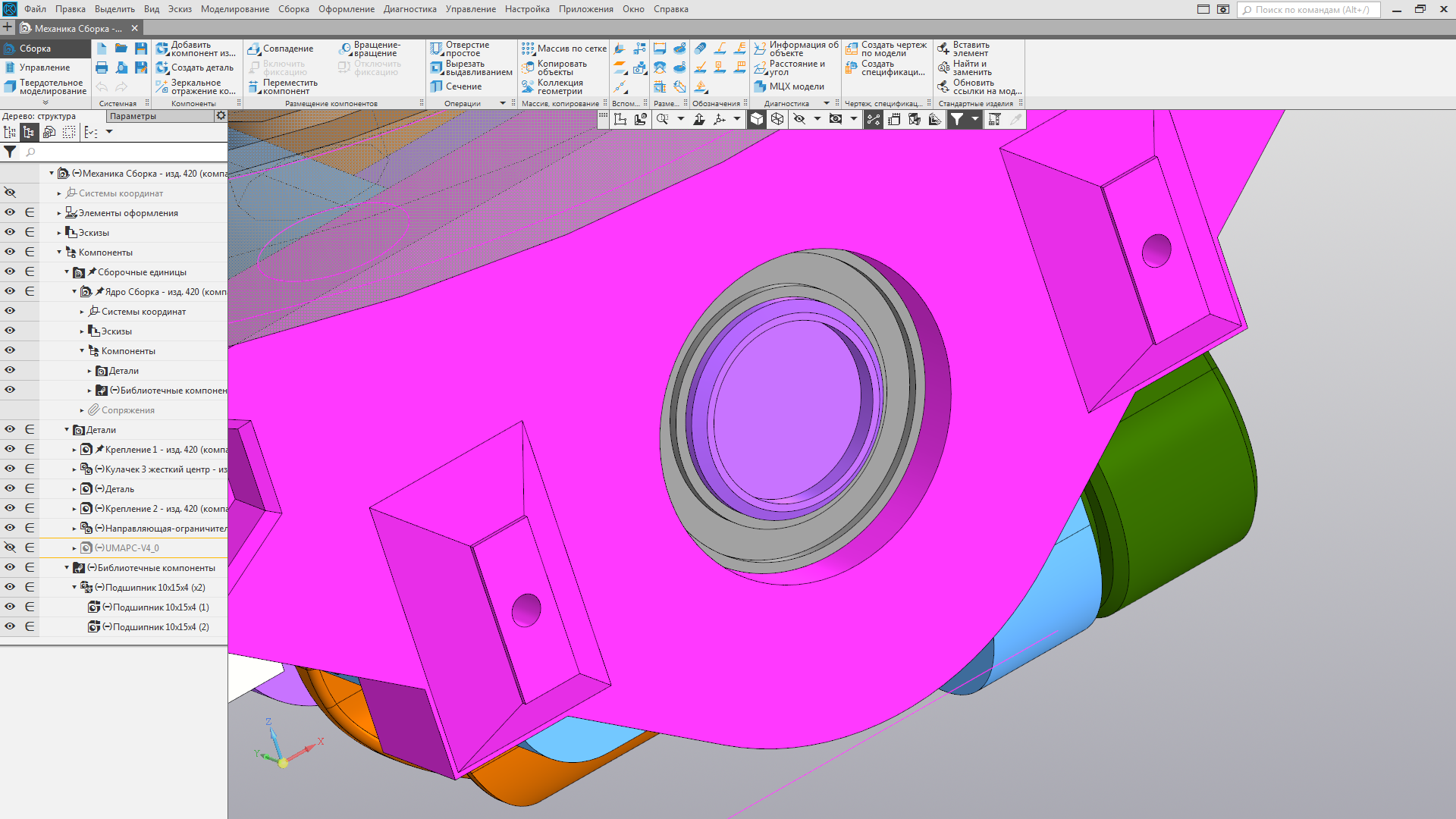

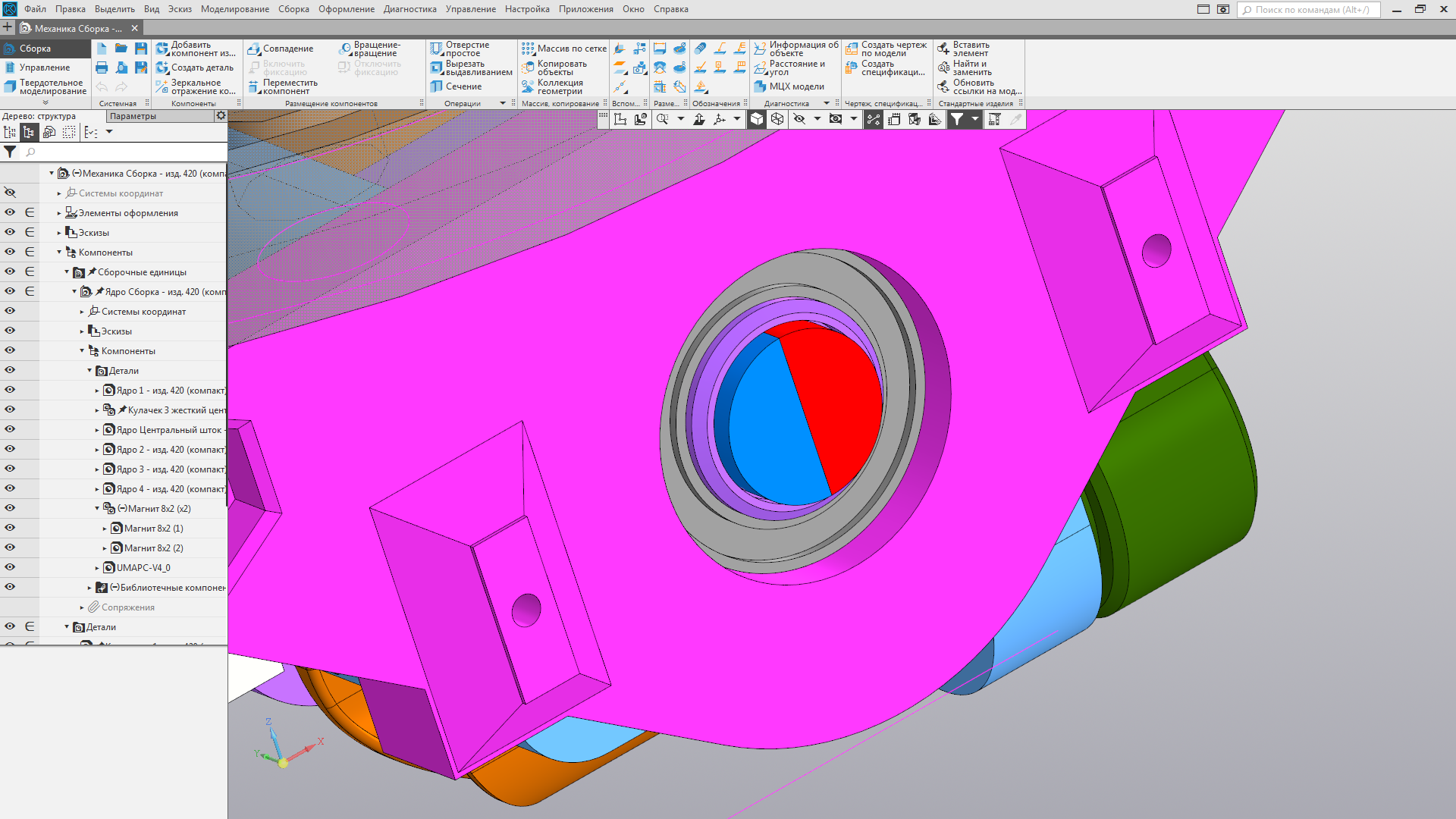

У Кобры стоят магниты 8х2мм, в механике предусмотрено под них посадочное место.

Скрытый текст



1 час назад, arrowcircle сказал:

Есть ли еще один комплект? Или на крайний случай модельки?

В резерве. Не готов оказался, много желающих. Как соберусь, оформлю тему и выложу архив моделей.

[=FA=CATFISH]

Легкими движениями рук и мыши Karavan  поломал всю Барахолку.

Теперь все кинутся печатать механики, а кто совсем ленивый - выстроятся  в очередь со своей тыщщей в кулачке.

Кто еще не продал свои лишние РУСы - можно выкидывать, а там глядишь и до РУДов дело дойдет.

[Karavan]

Да, собсно говоря, никаких планов на массовое производство не было) после работы осталась гора запчастей (кто умелоручечьством занимается - тот поймет))).

Выбрасывать - жалко, хранить - не зачем.

Выгода с продажи - копеечная, даже с китайскими подшипниками (400р. только на подшипники). Смысл возится есть, если цену выше 2к поднять(

Время уходит на разработку и на печать - прорва (печать всего комплекта с качественными настройками около 7 часов + разные пластики на механику и на кулачки + постобработка + сборка + метизы + всякая возня...)

Просто конструирование и отладка мне в кайф.

[unhappytroll]

ага, я ленивый, и встаю в очередь. :)

[vvm13ru]

17.05.2019 в 01:24, propeler сказал:

https://github.com/o-devices/o-joystick-hdk?files=1



Ребят. Кому надо можете напечатать сами все исходники на гитхабе. Кому надо что поменять расскажу как. Минитюаризировать можно, но есть ли смысл? В корпус кобры влазит, а нагрузка на кулачки с меньшими плечами вырастет. А они и так подвержены износу .

Спасибо, очень интересно. А можно к этому список использованных материалов (включая типоразмеры подшипников)? (Не удивлюсь, если они в файлах для Solidworks, но у меня нет Solidworks, а свои модельки я в OpenScad изображаю).



И ещё один момент: вертолётные РППУ. Как бы сделать. Это должно быть что-то вроде самолётного РУС, но с "аппаратным" центром. Т.е., отклонить ручку, нажать отпустить кнопку (или нажать кнопку, наклонить ручку, отпустить кнопку), и ручка останется в этом наклонённом положении.

[Sokol1]

5/16/2019 в 2:18 PM, ROSS_Karavan сказал:

Сейчас работаю над миниатюризацией



Make a version compatible with Gladiator Mk.II base.

[Angry_Bird]

17.05.2019 в 12:31, ROSS_Karavan сказал:

У Кобры стоят магниты 8х2мм, в механике предусмотрено под них посадочное место.

  Показать содержимое



В резерве. Не готов оказался, много желающих. Как соберусь, оформлю тему и выложу архив моделей.

Ждём)

[arrowcircle]

Есть новости?

[Karavan]



18 часов назад, Sokol1 сказал:





  Показать содержимое





Make a version compatible with Gladiator Mk.II base.






Чтобы сделать механику конкретно под Гладиатор, его надо иметь на руках для экспериментов. У меня его нет, если появится (или кто подгонит в работу) - буду посмотреть.

[=VCC=Ghash34]

товарищ =VCC=AquaTN вам в личку написал ставил вроде бронь на механику несколько дней назад а вы не ответили

[Karavan]

Списывались с ним. Слишком много желающих, вся личка в непрочитанных, запутался. Уехали обе механики. Как найду подшипники еще напечатаю =VCC=AquaTN первый в очереди будет!

[=VCC=Ghash34]

Только что, ROSS_Karavan сказал:

Списывались с ним. Слишком много желающих, вся личка в непрочитанных, запутался. Уехали обе механики. Как найду подшипники еще напечатаю =VCC=AquaTN первый в очереди будет!

спасибо

[=FA=CATFISH]

Ажиотажжж!!

У меня тут штуки 4 корпусов от разных РУСов завалялось. Все от известных уважаемых компаний. Кому ннннада???



https://www.youtube.com/watch?v=pAP9LqDqR_c



[=VCC=Ghash34]

от ф16 флкс тоже могу подарить корпус

[Karavan]

Нннннада!) Только от более-менее популярных моделей, чтоб не в пустую керосинку жечь)

В Гладиатор интересно былоб механику подогнать.

[=FA=CATFISH]

F22,  X-fighter, Topgun, Suncom

За алкоголь

[Bardachok]

а кугар? прямо очень интересен сей момент

[=FA=CATFISH]

Есть один лишний корпус Кота

[olegiy]

Есть лишний корпус от Warthog. Или могу образмерить в Солиде.
